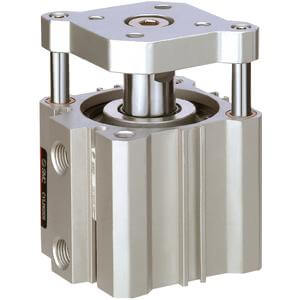

C(D)QM (ø40 bis ø100), Kompaktzylinder, Führungstyp – CDQMA63TF-100

• Der CQM ist ein Kompaktzylinder mit integrierter Führungstange und Platte. Die Serie ist in den Kolbendurchmessern 12, 16, 20, 25, 32, 40, 50, 63, 80 und 100 mm erhältlich und verfügt über die gleichen Einbaumaße wie die CQ2. Führungstange und Platte ermöglichen die direkte Montage von Werkstücken. Die Serie CQM bietet eine 4-mal höhere Seitenlastbeständigkeit als die CQ2K und eine Verdrehtoleranz von ±0,2°.

Hauptmerkmale

• Kompaktzylinder mit Führungstange
• Kolbendurchmesser (mm): 40, 50, 63, 80, 100
• Standardhübe (mm): 5 bis 100
• 4-fache Seitenlastbeständigkeit gegenüber der CQ2K
• Verdrehtoleranz 0,2 oder weniger

Spezifikationen

• Magnet: D (integriert)
• Befestigung: A [Durchgangsgewinde]
• Kolbendurchmesser: Ø63 mm
• Anschlussgewinde: TF [G]
• Hub: 100 mm
• Auto-Schalter: Ohne Schalter
• Anschlusskabel oder steckerfertiges Kabel: 0,5 m (bzw. entfällt bei Ausführung ohne Schalter)
• Anzahl: 2 Stück (bzw. entfällt bei Ausführung ohne Schalter)
