C(D)QM (ø40 bis ø100), Kompaktzylinder, mit Führung – CDQMA50TF-45

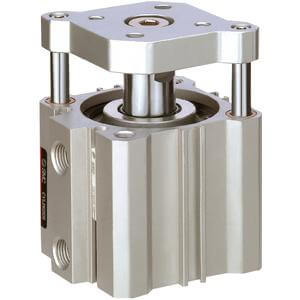

• Der CQM ist ein Kompaktzylinder mit integrierter Führungsstange und Platte. Die Serie ist in den Kolbendurchmessern 12, 16, 20, 25, 32, 40, 50, 63, 80 und 100 mm mit den gleichen Montageabmessungen wie der CQ2 erhältlich. Führungsstange und Platte ermöglichen die direkte Montage von Werkstücken. Die Serie CQM bietet eine viermal höhere Seitenlastbeständigkeit als der CQ2K und eine Verdrehgenauigkeit von ±0,2°.

Hauptmerkmale

• Kompaktzylinder mit Führungsstange
• Kolbendurchmesser (mm): 40, 50, 63, 80, 100
• Standardhübe (mm): 5 bis 100
• 4-fache Seitenlastbeständigkeit im Vergleich zum CQ2K
• Verdrehgenauigkeit 0,2 oder weniger

Spezifikationen

• Magnet: D (integriert)
• Befestigung: A [Durchgangsbohrung]
• Kolbendurchmesser: Ø50 mm
• Anschlussgewinde: TF [G]
• Hub: 45 mm
• Auto-Schalter: Ohne Schalter
• Kabel oder vorverdrahteter Stecker: 0,5 m (bzw. keiner bei Ausführung ohne Schalter)
• Anzahl: 2 Stk. (bzw. keine bei Ausführung ohne Schalter)
