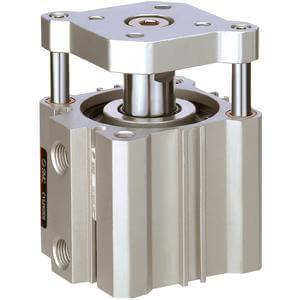

C(D)QM (ø40 bis ø100), Kompaktzylinder, mit Führungsstange – CDQMA50TF-20

• Der CQM ist ein Kompaktzylinder mit integrierter Führungsstange und Platte. Die Serie ist in den Kolbendurchmessern 12, 16, 20, 25, 32, 40, 50, 63, 80 und 100 mm mit den gleichen Montageabmessungen wie der CQ2 erhältlich. Die Führungsstange und die Platte ermöglichen eine direkte Werkstückmontage. Die Serie CQM bietet eine 4-mal höhere Querkraftbeständigkeit als der CQ2K und eine Verdrehgenauigkeit von ±0,2°.

Hauptmerkmale

• Kompaktzylinder mit Führungsstange
• Kolbendurchmesser (mm): 40, 50, 63, 80, 100
• Standard-Hübe (mm): 5 bis 100
• 4-mal höhere Querkraftbeständigkeit als der CQ2K
• Verdrehgenauigkeit 0,2 oder weniger

Spezifikationen

• Magnet: D (eingebaut)
• Befestigung: A [beidseitiges Gewinde]
• Kolbendurchmesser: Ø50 mm
• Anschlussgewinde: TF [G]
• Hub: 20 mm
• Auto-Schalter: kein Schalter
• Drahtlänge oder konfektionierter Stecker: 0,5 m (bzw. entfällt bei keinem Schalter)
• Anzahl: 2 Stk. (bzw. entfällt bei keinem Schalter)

Dokumente

• Katalog (PDF)
• Datenblatt
• CAD-Modell
• Bedienungsanleitung
