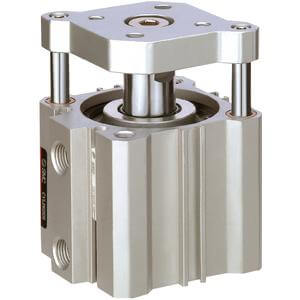

C(D)QM (ø40 bis ø100), Kompaktzylinder, Führungsstangenbauweise – CDQMA40TF-30

• Der CQM ist ein kompakter Zylinder mit integrierter Führungsstange und -platte. Die Serie ist in den Kolbenmaßen 12, 16, 20, 25, 32, 40, 50, 63, 80 und 100 mm mit den gleichen Befestigungsmaßen wie der CQ2 erhältlich. Die Führungsstange und -platte ermöglichen die direkte Montage des Werkstücks. Die CQM-Serie bietet die 4-fache Querlastaufnahme des CQ2K und eine Verdrehungsgenauigkeit von ±0,2°.

Hauptmerkmale

• Kompaktzylinder mit Führungsstange
• Kolbenmaße (mm): 40, 50, 63, 80, 100
• Standardhub (mm): 5 bis 100
• 4-fache Querlastaufnahme des CQ2K
• Verdrehungsgenauigkeit 0,2 oder weniger

Spezifikationen

• Magnet: D (integriert)
• Befestigung: A [Doppelseitig zugewinde]
• Kolbenmaß: Ø40 mm
• Anschlussgewinde: TF [G]
• Hub: 30 mm
• Autoswitch: Ohne Switch
• Fühlerkabel oder vorkabelierter Stecker: 0,5 m (oder keiner im Fall ohne Switch)
• Anzahl: 2 Stk. (oder keiner im Fall ohne Switch)
