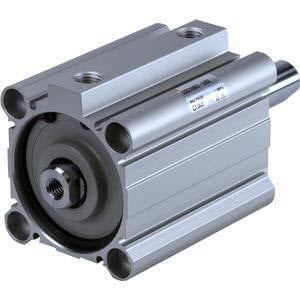

C(D)Q2W, Kompaktzylinder, doppeltwirkend, durchgehende Kolbenstange mit Nut für Magnetschalter – CDQ2WB50TF-100DZ

• Nach einer Überprüfung unserer beliebten Kompaktzylinder-Serie CQ2 haben unsere F&E-Ingenieure die komplette Zylinderbaureihe vollständig überarbeitet, um Ihnen noch mehr Leistungsvorteile und eine größere Auswahl an Zylindern zu bieten. Der Hauptunterschied zwischen der neuen CQ2-Baureihe und dem alten Modell liegt im komplett neu gestalteten Gehäuse, das verbesserte Montagemöglichkeiten für Sensoren sowie eine Reduzierung des Zylindergewichts um insgesamt 5 bis 13 % je nach Modell bietet. Alle CQ2-Zylinder von Ø 32 bis 200 mm sind nun mit Einschubnuten ausgestattet, die die Montage von Sensoren an allen vier Zylinderseiten ohne zusätzliche Sensorhalterungen ermöglichen. Auch bei kleineren Bohrungsgrößen zwischen Ø 12 und 25 mm wurden Einschubnuten in das neue Gehäusedesign integriert, um die halfterlose Montage von Sensoren an zwei Seiten zu ermöglichen. Der integrierte Sensorkanal ist für unsere einfach einzustellenden, zweifarbigen elektronischen Sensoren konzipiert und gewährleistet einen vollständigen Schutz vor versehentlicher Beschädigung sowie verbesserte Arbeitssicherheitsaspekte bei der Installation und Wartung.

Hauptmerkmale

• Doppelt wirkender Kompaktzylinder mit durchgehender Kolbenstange
• Bohrungsgrößen (mm): 12, 16, 20, 25, 32, 40, 50, 63, 80, 100
• Standardhubbereich (mm): 5 bis 100
• Anschlussgewinde: M (12 bis 25 Bohrung); Rc, NPT oder G (32 bis 100 Bohrung)
• Kann kleine Sensoren an 4 Seiten montieren.

Spezifikationen

• Magnet: D (Eingebaut)
• Befestigung: B (Durchgangsbohrung [Standard])
• Typ: Standard
• Bohrungsgröße: Ø50 mm
• Anschlussgewindeart: TF
• Hub: 100 mm
• Gehäuseoption: Standard (Innengewinde am Kolbenstangenende)
• Sensornut: Z (Mit Sensornuten)
• Sensor: Ohne Sensor
• Kabel oder Stecker: 0,5 m oder kein Kabel bei Sensorausführung ohne Sensor
• Anzahl: 2 Stk. oder keine bei Sensorausführung ohne Sensor
• Optionen Kolbenstangenende: Keine
• Temperaturbeständigkeit: Keine
• Niedriggeschwindigkeit: Keine
• Aus Edelstahl gefertigt: Nein
• Dichtung aus Fluorkautschuk: Nein
