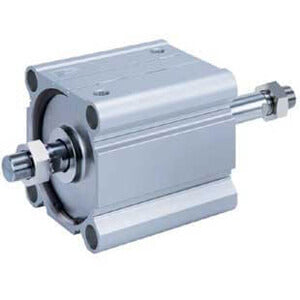

C(D)Q2WB, Kompaktzylinder, doppeltwirkend, durchgehende Kolbenstange, große Bohrung mit Nut für Endlagenschalter – CDQ2WB200TF-50DCZ

• Nach einer Überprüfung unserer beliebten Kompaktzylinder-Serie CQ2 haben unsere F&E-Ingenieure das komplette Zylinderprogramm grundlegend überarbeitet, um Ihnen noch mehr Leistungsvorteile und eine größere Auswahl an Zylindern zu bieten. Der wesentliche Unterschied zwischen der neuen CQ2-Serie und dem alten Modell liegt im komplett neu konstruierten Gehäuse, das verbesserte Montagemöglichkeiten für Magnetschalter sowie eine allgemeine Reduzierung des Zylindergewichts um 5 bis 13 % je nach Modell bietet. Alle CQ2-Zylinder von Ø 32 bis 200 mm sind nun mit Einschubnuten ausgestattet, die die Aufnahme von Magnetschaltern an allen vier Zylinderseiten ohne zusätzliche Befestigungselemente ermöglichen. Auch für die kleineren Bohrungsgrößen zwischen Ø 12 und 25 mm wurden Einschubnuten in das neue Gehäusedesign integriert, um die befestigungsfreie Montage von Magnetschaltern auf zwei Seiten zu ermöglichen. Der integrierte Kanal für Magnetschalter wurde für unsere einfach einzustellenden, zweifarbigen elektronischen Magnetschalter entwickelt und sorgt für optimalen Schutz gegen versehentliche Beschädigungen sowie für mehr Sicherheit bei Installation und Wartung.

Hauptmerkmale

• Kompakt, doppeltwirkend, durchgehende Kolbenstange, große Bohrung
• Bohrungsgrößen (mm): 125, 140, 160, 180, 200
• Standard-Hubbereich (mm): 10 bis 300
• Anschlussgewinde: Rc, NPT, G
• Montage von kleinen Magnetschaltern auf 4 Seiten möglich.

Spezifikationen

• Magnet: D (integriert)
• Bohrungsgröße: Ø200 mm
• Anschlussgewindeart: TF (G)
• Hub: 50 mm
• Gehäuseoption: Standard (Innengewinde am Kolbenstangenende)
• Magnetschalter: Ohne Schalter
• Kabel oder Stecker: 0,5 m oder kein Kabel bei Ausführung ohne Schalter
• Anzahl: 2 Stk.
• Optionen am Kolbenstangenende: Keine
• Dichtung aus Fluorkautschuk: Keine
