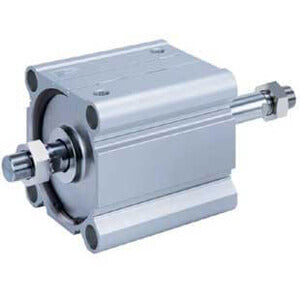

C(D)Q2WB, Kompaktzylinder, doppeltwirkend, durchgehende Kolbenstange, große Bohrung mit Nut für Endlagenschalter – CDQ2WB180TF-175DCMZ

• Nach einer Überarbeitung unserer beliebten Kompaktzylinder-Serie CQ2 haben unsere F&E-Ingenieure das komplette Zylinderprogramm grundlegend neu konzipiert, um Ihnen noch mehr Leistungsvorteile und eine größere Auswahl an Zylindervarianten zu bieten. Der wesentliche Unterschied zwischen der neuen CQ2-Reihe und dem alten Modell liegt im komplett neu gestalteten Gehäuse, das verbesserte Möglichkeiten zur Montage von Magnetschaltern sowie eine Gewichtsreduzierung von insgesamt 5 bis 13 % je nach Modell bietet. Alle CQ2-Zylinder von Ø 32 bis 200 mm sind nun mit Einschubnuten ausgestattet, die die Montage von Magnetschaltern an allen vier Zylinderseiten ohne zusätzliche Befestigungswinkel ermöglichen. Auch für kleinere Kolbendurchmesser von Ø 12 bis 25 mm wurden Einschubnuten in das neue Gehäusedesign integriert, um die befestigungslose Montage von Magnetschaltern an zwei Seiten zu ermöglichen. Der integrierte Magnetschalterkanal ist für die Verwendung mit unseren einfach einzustellenden, zweifarbigen elektronischen Magnetschaltern konzipiert und bietet vollständigen Schutz vor versehentlicher Beschädigung sowie verbesserte Arbeitssicherheitsvorteile bei Installations- und Wartungsarbeiten.

Hauptmerkmale

• Kompakt, doppeltwirkend, durchgehende Kolbenstange, große Bohrung
• Kolbendurchmesser (mm): 125, 140, 160, 180, 200
• Standardhubbereich (mm): 10 bis 300
• Anschlussgewinde: Rc, NPT, G
• Kann kleine Magnetschalter auf 4 Seiten montieren.

Spezifikationen

• Magnet: D (eingebaut)
• Kolbendurchmesser: Ø180 mm
• Anschlussgewinde: TF (G)
• Hub: 175 mm
• Gehäuseoption: M (Außengewinde am Kolbenstangenende)
• Magnetschalter: Ohne Schalter
• Anschlusskabel oder Stecker: 0,5 m oder keine Angabe bei fehlendem Schalter
• Anzahl: 2 Stk.
• Optionen Kolbenstangenende: Keine
• FKM-Dichtung: Keine
