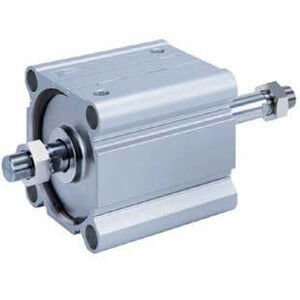

C(D)Q2WB, Kompaktzylinder, doppeltwirkend, durchgehende Kolbenstange, große Bohrung mit Nut für Endlagenschalter – CDQ2WB160TF-10DCMZ

• Nach der Überarbeitung unserer beliebten Kompaktzylinder-Serie CQ2 haben unsere F&E-Ingenieure das komplette Zylinderprogramm grundlegend neu gestaltet, um Ihnen noch mehr Leistungsvorteile und eine größere Auswahl an Zylindervarianten zu bieten. Der wesentliche Unterschied zwischen der neuen CQ2-Serie und dem alten Modell liegt im komplett überarbeiteten Gehäuse, das verbesserte Möglichkeiten zur Montage von Magnetschaltern sowie eine Gewichtsreduzierung von insgesamt 5–13 % je nach Modell bietet. Alle CQ2-Zylinder von Ø 32 bis 200 mm sind nun mit Einschubnuten ausgestattet, die die Aufnahme von Magnetschaltern an allen vier Zylinderseiten ermöglichen, ohne dass zusätzliche Befestigungselemente erforderlich sind. Auch bei kleineren Kolbendurchmessern zwischen Ø 12 und 25 mm wurden Einschubnuten in das neue Gehäusedesign integriert, um eine halterungsfreie Montage von Magnetschaltern auf zwei Flächen zu ermöglichen. Die integrierte Nut ist für die Verwendung mit unseren einfach einzustellenden, zweifarbigen elektronischen Magnetschaltern konzipiert und bietet vollständigen Schutz vor versehentlicher Beschädigung sowie verbesserte Arbeitssicherheitsvorteile bei der Installation und Wartung.

Hauptmerkmale

• Kompakt, doppeltwirkend, durchgehende Kolbenstange, große Bohrung
• Kolbendurchmesser (mm): 125, 140, 160, 180, 200
• Standardhubbereich (mm): 10 bis 300
• Anschlussgewinde: Rc, NPT, G
• Kleine Magnetschalter können auf 4 Flächen montiert werden.

Spezifikationen

• Magnet: D (Eingebaut)
• Kolbendurchmesser: Ø160 mm
• Anschlussgewinde: TF (G)
• Hub: 10 mm
• Gehäuseoption: M (Außengewinde an der Kolbenstange)
• Magnetschalter: Ohne Schalter
• Kabel oder Stecker: 0,5 m oder entfällt bei Ausführung ohne Schalter
• Anzahl: 2 Stk.
• Optionen Kolbenstangenende: Keine
• Dichtung aus Fluorkautschuk: Keine
