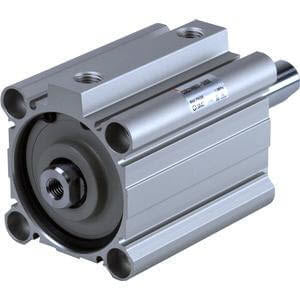

C(D)Q2W, Kompaktzylinder, doppeltwirkend, mit doppelseitiger Kolbenstange und Nut zur Befestigung eines Magnetschalters – CDQ2WA80TF-100DZ

• Nach einer Überprüfung unserer beliebten kompakten Zylinder der CQ2-Serie haben unsere F&E-Ingenieure die gesamte Zylinderbaureihe vollständig überarbeitet, um Ihnen noch mehr Leistungsvorteile und eine größere Auswahl an Zylindern zu bieten. Der wesentliche Unterschied zwischen der neuen CQ2-Baureihe und dem Vorgängermodell ist das vollständig überarbeitete Gehäuse, das verbesserte Montagemöglichkeiten für automatische Schalter bietet und je nach Modell das Zylindergewicht insgesamt um 5–13 % reduziert. Alle CQ2-Zylinder mit einem Durchmesser von 32 bis 200 mm verfügen nun über Einschubnuten, in denen automatische Schalter an allen vier Zylinderseiten ohne Halterungen montiert werden können. Auch bei den kleineren Bohrungsgrößen von 12 bis 25 mm wurden Einschubnuten in das neue Gehäusedesign integriert, sodass automatische Schalter auf zwei Seiten ohne Halterungen montiert werden können. Der integrierte Kanal für automatische Schalter ist für unsere einfach einzustellenden, zweifarbigen Halbleiterschalter ausgelegt und schützt zuverlässig vor möglichen Schäden durch versehentliche Einwirkung. Zudem verbessert er die Arbeits- und Gesundheitsschutzbedingungen bei der Montage und Wartung.

Hauptmerkmale

• Doppeltwirkender Kompaktzylinder mit zwei Kolbenstangen
• Bohrungsgrößen (mm): 12, 16, 20, 25, 32, 40, 50, 63, 80, 100
• Standard-Hubbereich (mm): 5 bis 100
• Anschlussgewinde: M (Bohrung 12 bis 25); Rc, NPT oder G (Bohrung 32 bis 100)
• Kleine automatische Schalter können auf 4 Seiten montiert werden.

Technische Daten

• Magnet: D (integriert)
• Montage: A (beidseitig mit Gewindebohrungen)
• Typ: Standard
• Bohrungsgröße: Ø80 mm
• Anschlussgewindetyp: TF
• Hub: 100 mm
• Gehäuseausführung: Standard (Innengewinde am Kolbenstangenende)
• Nut für automatischen Schalter: Z (Montagenuten für automatische Schalter)
• Automatischer Schalter: Kein Schalter
• Anschlussleitung oder vorkonfektionierter Stecker: 0,5 m oder keine bei Ausführung ohne Schalter
• Anzahl: 2 Stk. oder keine bei Ausführung ohne Schalter
• Optionen für Kolbenstangenende: Keine
• Temperaturbeständigkeit: Keine
• Niedrige Geschwindigkeit: Keine
• Aus Edelstahl: Nein
• Dichtung aus Fluorkautschuk: Nein

Zusätzliche Informationen

• Teilenummer: CDQ2WA80TF-100DZ
• Lieferzeit (Tage): 6
• Mindestbestellmenge: 1
• Ursprungsland: CZ
• TARIC-Code: 8412310090
