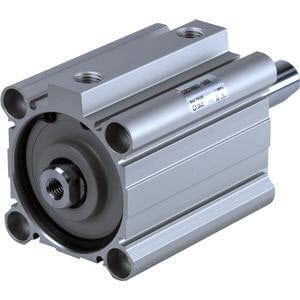

C(D)Q2W, Kompaktzylinder, doppeltwirkend, Doppelstab mit Montagekerbe für Endlagenschalter – CDQ2WA32TF-100DZ

• Nach einer Überprüfung unserer beliebten CQ2-Kompaktzylinder-Serie haben unsere F&E-Ingenieure das gesamte Zylinderangebot komplett neu entwickelt, um Ihnen noch mehr Leistungsvorteile und eine größere Auswahl an Zylindern zu bieten. Der größte Unterschied zwischen der neuen CQ2-Serie und dem alten Modell ist der komplett neu gestaltete Zylinderkörper, der verbesserte Montageoptionen für Endschalter bietet und zudem je nach Modell zu einer Gewichtsreduzierung des Zylinders um 5–13 % führt. Bei allen CQ2-Zylindern mit einem Kolbendurchmesser von Ø 32 bis 200 mm sind nun Einstecknuten vorgesehen, in denen Endschalter ohne Endschalterhalterungen an allen vier Seiten des Zylinders montiert werden können. Bei kleineren Kolbendurchmessern von Ø 12 bis 25 mm wurden in das neue Zylinderkörperdesign ebenfalls Einstecknuten integriert, die eine halterungsfreie Montage von Endschaltern an zwei Flächen ermöglichen. Die integrierte Endschalterrinne wurde für die Verwendung mit unseren einfach einzustellenden, zweifarbigen Solid-State-Endschaltern entwickelt und gewährleistet einen vollständigen Schutz vor möglichen unbeabsichtigten Beschädigungen sowie verbesserte Aspekte des Arbeitsschutzes und der Sicherheit bei der Installation und Wartung.

Hauptmerkmale

• Doppelwirkender, doppelförmiger Kompaktzylinder
• Kolbendurchmesser (mm): 12, 16, 20, 25, 32, 40, 50, 63, 80, 100
• Standard-Hubbereich (mm): 5 bis 100
• Anschlussgewinde: M (Kolbendurchmesser 12 bis 25); Rc, NPT oder G (Kolbendurchmesser 32 bis 100)
• Ermöglicht die Montage kleiner Endschalter an 4 Flächen.

Technische Daten

• Magnet: D (integriert)
• Montage: A (beide Enden mit Gewinde)
• Typ: Standard
• Kolbendurchmesser: Ø 32 mm
• Anschlussgewindetyp: TF
• Hub: 100 mm
• Zylinderkörperoption: Standard (Innengewinde am Kolbenende)
• Endschalterrinne: Z (Einstecknuten für Endschalter)
• Endschalter: Kein Schalter
• Anschlussleitung oder vorkabelter Stecker: 0,5 m oder kein Anschluss bei fehlendem Schalter
• Anzahl: 2 Stk. oder kein Anschluss bei fehlendem Schalter
• Kolbenendoptionen: Keine
• Temperaturbeständigkeit: Keine
• Niedrige Geschwindigkeit: Keine
• Aus Edelstahl: Keine
• Fluor-Kautschukdichtung: Keine

Zusätzliche Informationen

• Teilenummer: CDQ2WA32TF-100DZ
• Lieferzeit (Tage): 6
• Mindestbestellmenge: 1
• Herkunftsland: CZ
• TARIC-Code: 8412310090

Dokumente

• Katalog (PDF)
• Datenblatt
• CAD-Modell
