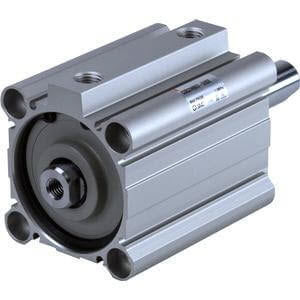

C(D)Q2W, Kompaktzylinder, doppeltwirkend mit durchgehender Kolbenstange, mit Nut für Signalgeber – CDQ2WA100TF-40DZ

• Nach einer Überprüfung unserer beliebten Kompaktzylinder-Serie CQ2 haben unsere F&E-Ingenieure die gesamte Zylinderbaureihe komplett überarbeitet, um Ihnen noch mehr Leistungsvorteile und eine größere Auswahl an Zylindervarianten zu bieten. Der wesentliche Unterschied zwischen der neuen CQ2-Serie und dem Vorgängermodell ist das komplett neu gestaltete Gehäuse, das verbesserte Montagemöglichkeiten für Sensoren sowie eine Reduzierung des Gesamtgewichts des Zylinders um 5 bis 13 %, je nach Modell, bietet. Nun sind alle CQ2-Zylinder von Ø 32 bis 200 mm mit integrierten Nuten ausgestattet, die die Montage von Sensoren an allen vier Zylinderseiten ohne zusätzliche Sensorhalterungen ermöglichen. Auch bei kleineren Kolbendurchmessern von Ø 12 bis 25 mm wurden für das neue Gehäusedesign Einschubnuten integriert, um eine halterungslose Sensormontage an zwei Seiten zu ermöglichen. Der integrierte Sensorkanal ist für die Verwendung mit unseren einfach einzustellenden, zweifarbigen elektronischen Sensoren konzipiert und bietet vollständigen Schutz vor versehentlicher Beschädigung sowie verbesserte Arbeitssicherheitsvorteile bei Installations- und Wartungsarbeiten.

Hauptmerkmale

• Doppelt wirkender Kompaktzylinder mit durchgehender Kolbenstange
• Kolbendurchmesser (mm): 12, 16, 20, 25, 32, 40, 50, 63, 80, 100
• Standard-Hubbereich (mm): 5 bis 100
• Anschlussgewinde: M (Ø 12 bis 25); Rc, NPT oder G (Ø 32 bis 100)
• Kleine Sensoren auf 4 Seiten montierbar.

Spezifikationen

• Magnet: D (eingebaut)
• Befestigung: A (beidseitig durchgehend)
• Typ: Standard
• Kolbendurchmesser: Ø100 mm
• Anschlussgewinde: TF
• Hub: 40 mm
• Gehäuseoption: Standard (Innengewinde am Kolbenstangenende)
• Sensornut: Z (mit Sensornut)
• Sensor: ohne Sensor
• Kabeltyp oder Stecker: 0,5 m oder kein Kabel bei Sensorausführung "ohne"
• Anzahl: 2 Stk. oder keine bei Sensorausführung "ohne"
• Optionen Kolbenstangenende: keine
• Temperaturbeständigkeit: keine
• Niedriggeschwindigkeit: keine
• Ausführung in Edelstahl: keine
• FKM-Dichtung: keine
