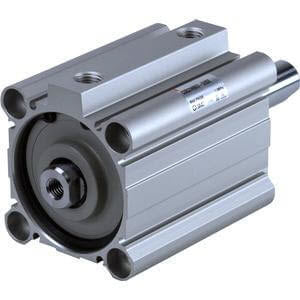

C(D)Q2W, Kompaktzylinder, doppelt wirkend, durchgehende Kolbenstange mit Nut für Sensor – CDQ2WA100TF-35DZ

• Nach einer Überprüfung unserer beliebten Kompaktzylinder-Serie CQ2 haben unsere F&E-Ingenieure die gesamte Zylinderbaureihe komplett überarbeitet, um Ihnen noch mehr Leistungsvorteile und erweiterte Zylinderoptionen zu bieten. Der Hauptunterschied zwischen der neuen CQ2-Reihe und dem alten Modell liegt im grundlegend neu gestalteten Gehäuse, das verbesserte Montagemöglichkeiten für Sensoren bietet sowie eine Gewichtsreduzierung des Zylinders um insgesamt 5 bis 13 %, je nach Modell. Nun sind alle CQ2-Zylinder von Ø 32 bis 200 mm mit integrierten Nuten ausgestattet, die Sensoren an allen vier Zylinderseiten ohne zusätzliche Sensorhalterungen aufnehmen können. Und für kleinere Bohrungsgrößen zwischen Ø 12 und 25 mm wurden ebenfalls Nuten in das neue Gehäusedesign integriert, um eine halterungslose Sensormontage an zwei Seiten zu ermöglichen. Der integrierte Sensorkanal ist für die Verwendung mit unseren einfach einzustellenden, zweifarbigen elektronischen Sensoren konzipiert und bietet vollständigen Schutz vor versehentlicher Beschädigung sowie verbesserte Arbeitssicherheitsvorteile bei Installations- und Wartungsarbeiten.

Hauptmerkmale

• Doppelt wirkender Kompaktzylinder mit durchgehender Kolbenstange
• Kolbendurchmesser (mm): 12, 16, 20, 25, 32, 40, 50, 63, 80, 100
• Standardhubbereich (mm): 5 bis 100
• Anschlussgewinde: M (Bohrung 12 bis 25); Rc, NPT oder G (Bohrung 32 bis 100)
• Kleine Sensoren an 4 Seiten montierbar.

Spezifikationen

• Magnet: D (eingebaut)
• Befestigung: A (beidseitig durchgehend)
• Typ: Standard
• Kolbendurchmesser: Ø100 mm
• Anschlussgewindeart: TF
• Hub: 35 mm
• Gehäuseoption: Standard (Innengewinde an der Kolbenstange)
• Sensornut: Z (mit Sensornuten)
• Sensor: ohne Sensor
• Kabel oder Stecker: 0,5 m oder kein Kabel bei Sensorausführung ohne Sensor
• Anzahl: 2 Stk. oder keine bei Sensorausführung ohne Sensor
• Optionen Kolbenstangenende: keine
• Temperaturbeständigkeit: keine
• Langsamlauf: kein
• Ausführung Edelstahl: keine
• Dichtung aus Fluorkautschuk: keine

Dokumente

• Katalog (PDF)
• Datenblatt
• CAD-Modell
