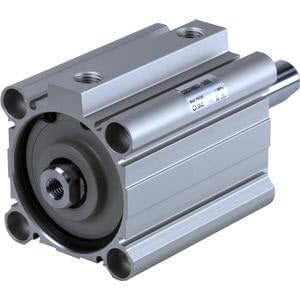

C(D)Q2W, Kompaktzylinder, doppeltwirkend mit durchgehender Kolbenstange und Nut für Magnetschalter – CDQ2WA100TF-10DZ

• Nach einer Überprüfung unserer beliebten Kompaktzylinder-Serie CQ2 haben unsere F&E-Ingenieure die gesamte Zylinderbaureihe komplett überarbeitet, um Ihnen noch mehr Leistungsvorteile und eine größere Auswahl an Zylinderoptionen zu bieten. Der wesentliche Unterschied zwischen der neuen CQ2-Baureihe und dem alten Modell ist das komplett neu gestaltete Gehäuse, das verbesserte Möglichkeiten zur Montage von Magnetschaltern sowie eine Reduzierung des Gesamtgewichts des Zylinders um 5–13 %, je nach Modell, bietet. Nun sind alle CQ2-Zylinder von Ø 32 bis 200 mm mit Einschubnuten konstruiert, die Magnetschalter an allen vier Zylinderseiten aufnehmen können, ohne dass zusätzliche Magnetschalterhalterungen erforderlich sind. Auch für kleinere Bohrungsgrößen zwischen Ø 12 und 25 mm wurden Einschubnuten in das neue Gehäusedesign integriert, um die Aufnahme von halterungslosen Magnetschaltern auf zwei Oberflächen zu ermöglichen. Die integrierte Magnetschalternut, die für den Einsatz mit unseren einfach einzustellenden, zweifarbigen elektronischen Magnetschaltern konzipiert wurde, gewährleistet einen vollständigen Schutz vor möglichen versehentlichen Beschädigungen sowie verbesserte Vorteile für Sicherheit und Gesundheit bei Installations- und Wartungsarbeiten.

Hauptmerkmale

• Doppeltwirkender Kompaktzylinder mit durchgehender Kolbenstange
• Bohrungsgrößen (mm): 12, 16, 20, 25, 32, 40, 50, 63, 80, 100
• Standard-Hubbereich (mm): 5 bis 100
• Anschlussgewinde: M (12 bis 25 Bohrung); Rc, NPT oder G (32 bis 100 Bohrung)
• Kleine Magnetschalter können an 4 Flächen montiert werden.

Spezifikationen

• Magnet: D (eingebaut)
• Befestigung: A (beidseitig mit Gewinde)
• Typ: Standard
• Bohrungsgröße: Ø100 mm
• Anschlussgewindeart: TF
• Hub: 10 mm
• Gehäuseoption: Standard (Innengewinde an der Kolbenstange)
• Magnetschalternut: Z (mit Magnetschalternuten)
• Magnetschalter: ohne Schalter
• Kabel oder vorverdrahteter Stecker: 0,5 m oder entfällt bei Ausführung ohne Schalter
• Anzahl: 2 Stk. oder entfällt bei Ausführung ohne Schalter
• Optionen Kolbenstangenende: keine
• Temperaturbeständigkeit: keine
• Niedrige Geschwindigkeit: keine
• Ausführung in Edelstahl: keine
• Dichtung aus Fluorkautschuk: keine

Zusätzliche Informationen

• Artikelnummer: CDQ2WA100TF-10DZ
• Lieferzeit (Tage): 6
• Mindestbestellmenge: 1
• Ursprungsland: CZ
• TARIC-Code: 8412310090

Dokumente

• Katalog (PDF)
• Datenblatt
• CAD-Modell
