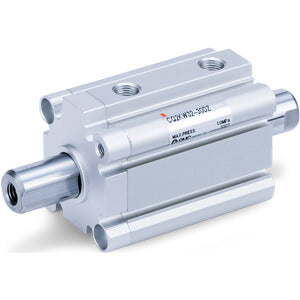

C(D)Q2KW, Kompaktzylinder, doppeltwirkend, mit doppelter Kolbenstange, verdrehgesichert, mit Montagenut für Auto-Schalter – CDQ2KWB50TF-35DMZ

• Nach einer Überprüfung unserer beliebten kompakten Zylinder der Serie CQ2 haben unsere F&E-Ingenieure die gesamte Zylinderbaureihe grundlegend neu konstruiert, um Ihnen noch mehr Leistungsvorteile und eine größere Auswahl an Zylindern zu bieten. Der wesentliche Unterschied zwischen der neuen CQ2-Baureihe und dem Vorgängermodell ist das vollständig neu gestaltete Gehäuse, das verbesserte Befestigungsmöglichkeiten für Näherungsschalter bietet und das Zylindergewicht je nach Modell insgesamt um 5–13 % reduziert. Nun sind alle CQ2-Zylinder mit Bohrungen von Ø 32 bis 200 mm mit Einschubnuten ausgestattet, in denen Näherungsschalter an allen vier Zylinderseiten ohne Halterungen befestigt werden können. Auch bei den kleineren Bohrungsgrößen von Ø 12 bis 25 mm wurden Einschubnuten in das neue Gehäuse integriert, sodass Näherungsschalter an zwei Seiten ohne Halterungen befestigt werden können. Der integrierte Kanal für Näherungsschalter ist für unsere einfach einzustellenden, zweifarbigen Halbleiterschalter ausgelegt und schützt zuverlässig vor versehentlichen Beschädigungen. Zugleich bietet er bei Montage und Wartung verbesserte Vorteile für Gesundheit und Sicherheit.

Hauptmerkmale

• Doppeltwirkender, doppeltstangiger, verdrehgesicherter Kompaktzylinder
• Bohrungsgrößen (mm): 12, 16, 20, 25, 32, 40, 50, 63
• Standard-Hublänge (mm): 5 bis 100
• Anschlussgewinde: M (Bohrungen 12 bis 25); Rc, NPT oder G (Bohrungen 32 bis 63)
• Kleine Näherungsschalter können an 4 Seiten montiert werden.

Technische Daten

• Magnet: D (integriert)
• Montage: B (Durchgangsbohrung [Standard; Bohrungen 12 bis 63])
• Bohrungsgröße: Ø 50 mm
• Typ des Anschlussgewindes: TF [G]
• Hub: 35 mm
• Gehäuseoption: M (Außengewinde am Kolbenstangenende)
• Nut für Näherungsschalter: Z (Montagenuten für Näherungsschalter)
• Näherungsschalter: Kein Schalter
• Anschlusskabel oder vorkonfektionierter Stecker: 0,5 m oder bei Ausführung ohne Schalter nicht vorhanden
• Anzahl: 2 Stück
• Optionen für Kolbenstangenende: Keine

Zusätzliche Informationen

• Teilenummer: CDQ2KWB50TF-35DMZ
• Lieferzeit (Tage): 33
• Mindestbestellmenge: 1
• Ursprungsland: JP
• TARIC-Code: 8412310090
