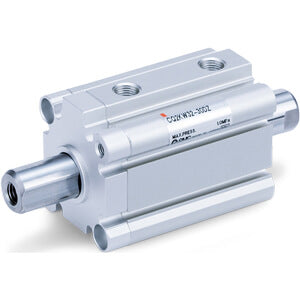

C(D)Q2KW, Kompaktzylinder, doppelt wirkend, Doppelstab, nichtdrehend mit Montagefutter für Endlagenschalter – CDQ2KWB40TF-100DMZ

• Nach einer Überprüfung unserer beliebten CQ2-Kompaktzylinder-Serie haben unsere F&E-Ingenieure das gesamte Zylinderangebot komplett neu entwickelt, um Ihnen noch mehr Leistungsvorteile und erweiterte Zylinderoptionen zu bieten. Der größte Unterschied zwischen der neuen CQ2-Serie und dem alten Modell ist der komplett neu entwickelte Körper, der verbesserte Montageoptionen für Autoschalter bietet sowie eine allgemeine Gewichtsreduzierung der Zylinder um 5–13 % je nach Modell. Jetzt sind alle CQ2-Zylinder von Ø 32 bis 200 mm mit Einstecknuten ausgestattet, in denen Autoschalter auf allen vier Zylinderseiten ohne Autoschalterhalterungen angebracht werden können. Und bei kleineren Kolbenmaßen zwischen Ø 12 und 25 mm wurden in das neue Körperdesign ebenfalls Einstecknuten integriert, um Autoschalter auf zwei Flächen ohne Halterung aufzunehmen. Die integrierte Autoschalterrinne wurde für die Verwendung mit unseren einfach einzustellenden, zweifarbigen, halbleitenden Autoschaltern entwickelt und gewährleistet vollständigen Schutz vor möglichen versehentlichen Beschädigungen sowie verbesserte Gesundheits- und Sicherheitsvorteile bei Installations- und Wartungsarbeiten.

Hauptmerkmale

• Doppelwirkender, doppelstabiger, nicht drehbarer Kompaktzylinder
• Kolbenmaße (mm): 12, 16, 20, 25, 32, 40, 50, 63
• Standard-Hubbereich (mm): 5 bis 100
• Anschlussgewinde: M (Kolbenmaß 12 bis 25); Rc, NPT oder G (Kolbenmaß 32 bis 63)
• Kleine Autoschalter können auf 4 Flächen montiert werden.

Spezifikationen

• Magnet: D (integriert)
• Montage: B (Durchloch [Standard; Kolbenmaß 12 bis 63])
• Kolbenmaß: Ø 40 mm
• Anschlussgewindetyp: TF [G]
• Hub: 100 mm
• Körperoption: M (Außengewinde am Kolbenende)
• Autoschalterrinne: Z (Einstecknuten für Autoschalter)
• Autoschalter: Kein Schalter
• Anschlusskabel oder vorkabelierter Stecker: 0,5 m oder keiner bei „Kein Schalter“
• Anzahl: 2 Stk.
• Kolbenendoptionen: Keine
