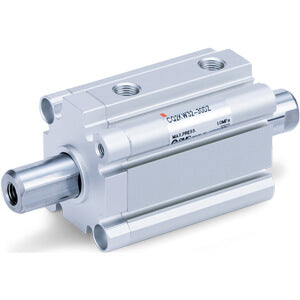

C(D)Q2KW, Kompaktzylinder, doppelt wirkend, Doppelstab, nichtdrehend, mit Montagekerbe für Endlagenschalter – CDQ2KWB32TF-45DZ

• Nach einer Überprüfung unserer beliebten CQ2-Kompaktzylinder-Serie haben unsere F&E-Ingenieure das gesamte Zylinderangebot komplett neu entwickelt, um Ihnen noch mehr Leistungsvorteile und erweiterte Zylinderoptionen zu bieten. Der größte Unterschied zwischen der neuen CQ2-Serie und dem alten Modell ist das komplett neu gestaltete Gehäuse, das verbesserte Montageoptionen für Autoschalter bietet sowie eine Reduzierung des Zylindergewichts um insgesamt 5–13 %, abhängig vom Modell. Jetzt sind alle CQ2-Zylinder von Ø 32 bis 200 mm mit Einsteckrillen ausgestattet, die Autoschalter auf allen vier Zylinderseiten ohne Autoschalterhalterungen aufnehmen können. Und bei kleineren Kolbenmaßen zwischen Ø 12 und 25 mm wurden in das neue Gehäusedesign ebenfalls Einsteckrillen integriert, um Autoschalter ohne Halterung auf zwei Flächen aufzunehmen. Die integrierte Autoschalterrinne wurde für die Verwendung mit unseren einfach einzustellenden, zweifarbigen Solid-State-Autoschaltern entwickelt und gewährleistet einen vollständigen Schutz vor möglichen versehentlichen Beschädigungen sowie verbesserte Gesundheits- und Sicherheitsvorteile bei Installations- und Wartungsarbeiten.

Hauptmerkmale

• Doppelwirkender, zwei-kolbeniger, nicht drehbarer Kompaktzylinder
• Kolbenmaße (mm): 12, 16, 20, 25, 32, 40, 50, 63
• Standard-Hubbereich (mm): 5 bis 100
• Anschlussgewinde: M (Kolbenmaß 12 bis 25); Rc, NPT oder G (Kolbenmaß 32 bis 63)
• Kleine Autoschalter können auf 4 Flächen montiert werden.

Spezifikationen

• Magnet: D (integriert)
• Montage: B (Durchloch [Standard; Kolbenmaß 12 bis 63])
• Kolbenmaß: Ø 32 mm
• Anschlussgewindetyp: TF [G]
• Hub: 45 mm
• Gehäuseoption: Standard (Innengewinde am Kolbenende)
• Autoschalterrinne: Z (Einsteckrillen für Autoschalter)
• Autoschalter: Ohne Schalter
• Anschlussleitung oder vorkabelierter Stecker: 0,5 m oder bei „Ohne Schalter“ nicht vorhanden
• Anzahl: 2 Stk.
• Kolbenendoptionen: Keine
