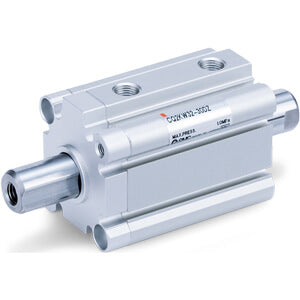

C(D)Q2KW, Kompaktzylinder, doppeltwirkend, durchgehende Kolbenstange, verdrehgesichert mit Nut für Näherungsschalter – CDQ2KWB20-45DMZ

• Nach einer Überprüfung unserer beliebten Kompaktzylinder-Serie CQ2 haben unsere F&E-Ingenieure das komplette Zylinderprogramm grundlegend überarbeitet, um Ihnen noch mehr Leistungsvorteile und eine größere Auswahl an Zylinderoptionen zu bieten. Der wesentliche Unterschied zwischen der neuen CQ2-Serie und dem alten Modell liegt im komplett neu konstruierten Gehäuse, das verbesserte Möglichkeiten zur Montage von Magnetschaltern sowie eine Gewichtsreduzierung des Zylinders um 5 bis 13 %, je nach Modell, bietet. Alle CQ2-Zylinder von Ø 32 bis 200 mm sind nun mit Einschubnuten ausgestattet, die die Aufnahme von Magnetschaltern an allen vier Zylinderseiten ermöglichen, ohne dass Befestigungsklemmen erforderlich sind. Auch bei den kleineren Kolbendurchmessern von Ø 12 bis 25 mm wurden Einschubnuten in das neue Gehäusedesign integriert, um die klemmfreie Montage von Magnetschaltern auf zwei Flächen zu ermöglichen. Der integrierte Magnetschalterkanal ist für den Einsatz unserer einfach einzustellenden, zweifarbigen elektronischen Magnetschalter ausgelegt und sorgt für umfassenden Schutz gegen mögliche versehentliche Beschädigungen sowie verbesserte Arbeitssicherheitsvorteile bei der Installation und Wartung.

Hauptmerkmale

• Doppeltwirkender Kompaktzylinder mit zwei Kolbenstangen und Verdrehsicherung
• Kolbendurchmesser (mm): 12, 16, 20, 25, 32, 40, 50, 63
• Standardhubbereich (mm): 5 bis 100
• Anschlussgewinde: M (Ø 12 bis 25); Rc, NPT oder G (Ø 32 bis 63)
• Kleine Magnetschalter können auf 4 Seiten montiert werden.

Spezifikationen

• Befestigung: B (Durchgangsbohrung [Standard; Ø 12 bis 63])
• Kolbendurchmesser: Ø20 mm
• Hub: 45 mm
• Anschlusskabel oder vorgefertigter Stecker: 0,5 m oder kein Kabel bei Ausführung ohne Schalter
• Anzahl: 2 Stk.
• Magnetschalternut: Z (mit Magnetschalternuten)
• Magnet: D (mit eingebautem Magnet)
• Optionen Kolbenstangenende: Keine
• Magnetschalter: Ohne Schalter
• Anschlussgewindeart: Rc: Ø 32-100; M-Gewinde Ø 12 bis 25
• Gehäuseoption: M (Außengewinde an der Kolbenstange)
