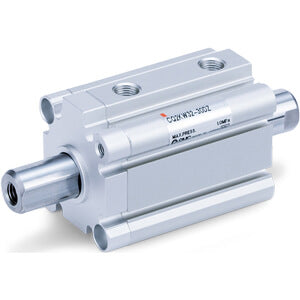

C(D)Q2KW, Kompaktzylinder, doppeltwirkend, durchgehende Kolbenstange, verdrehgesichert, mit Nut für Signalgeber – CDQ2KWA63TF-20DMZ

• Nach einer Überprüfung unserer beliebten Kompaktzylinder-Serie CQ2 haben unsere F&E-Ingenieure die gesamte Zylinderreihe komplett überarbeitet, um Ihnen noch mehr Leistungsvorteile und eine größere Auswahl an Zylindern zu bieten. Der wesentliche Unterschied zwischen der neuen CQ2-Reihe und dem alten Modell ist das komplett neu gestaltete Gehäuse, das verbesserte Montagemöglichkeiten für Magnetschalter sowie eine allgemeine Reduzierung des Zylindergewichts um 5 - 13 % je nach Modell bietet. Alle CQ2-Zylinder von Ø 32 bis 200 mm sind nun mit Einschubnuten ausgestattet, die die Montage von Magnetschaltern an allen vier Zylinderseiten ohne zusätzliche Magnetschalterhalterungen ermöglichen. Für kleinere Bohrungsgrößen zwischen Ø 12 und 25 mm wurden ebenfalls Einschubnuten in das neue Gehäusedesign integriert, um eine halterungsfreie Montage von Magnetschaltern an zwei Seiten zu ermöglichen. Der integrierte Magnetschalterkanal ist für die Verwendung mit unseren einfach einzustellenden, zweifarbigen elektronischen Magnetschaltern konzipiert und gewährleistet einen umfassenden Schutz vor versehentlicher Beschädigung sowie verbesserte Arbeitssicherheitsvorteile bei Installations- und Wartungsarbeiten.

Hauptmerkmale

• Doppeltwirkender Kompaktzylinder mit durchgehender Kolbenstange und Verdrehsicherung
• Bohrungsgrößen (mm): 12, 16, 20, 25, 32, 40, 50, 63
• Standardhubbereich (mm): 5 bis 100
• Anschlussgewinde: M (Bohrung 12 bis 25); Rc, NPT oder G (Bohrung 32 bis 63)
• Kleine Magnetschalter können an 4 Flächen montiert werden.

Spezifikationen

• Magnet: D (eingebaut)
• Befestigung: A (beidseitig durchgehende Gewindebohrungen; Bohrung 40 bis 63)
• Bohrungsgröße: Ø63 mm
• Anschlussgewindeart: TF [G]
• Hub: 20 mm
• Gehäuseoption: M (Außengewinde an der Kolbenstange)
• Magnetschalternut: Z (Magnetschalternuten)
• Magnetschalter: ohne Schalter
• Anschlusskabel oder steckbarer Anschluss: 0,5 m oder keine bei Ausführung ohne Schalter
• Anzahl: 2 Stk.
• Kolbenstangenoption: Keine

Dokumente

• Katalog (PDF)
• Datenblatt
• CAD-Modell
