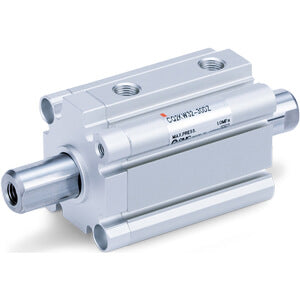

C(D)Q2KW, Kompaktzylinder, doppeltwirkend, durchgehende Kolbenstange, verdrehgesichert, mit Nut für Signalgeber – CDQ2KWA50TF-75DMZ

• Nach einer Überprüfung unserer beliebten Kompaktzylinder-Serie CQ2 haben unsere F&E-Ingenieure das komplette Zylinderprogramm vollständig überarbeitet, um Ihnen noch mehr Leistungsvorteile und erweiterte Zylinderoptionen zu bieten. Der wesentliche Unterschied zwischen der neuen CQ2-Serie und dem alten Modell ist das komplett neu gestaltete Gehäuse, das verbesserte Montagemöglichkeiten für Magnetschalter sowie eine allgemeine Reduzierung des Zylindergewichts um 5 bis 13 % je nach Modell bietet. Nun sind alle CQ2-Zylinder von Ø 32 bis 200 mm mit integrierten Nuten ausgestattet, die die Aufnahme von Magnetschaltern an allen vier Zylinderseiten ohne zusätzliche Befestigungselemente ermöglichen. Und auch für die kleineren Bohrungsgrößen zwischen Ø 12 und 25 mm wurden in das neue Gehäusedesign Einschubnuten integriert, um die befestigungsfreie Montage von Magnetschaltern auf zwei Seiten zu ermöglichen. Der integrierte Kanal für Magnetschalter wurde für unsere einfach einzustellenden, zweifarbigen elektronischen Magnetschalter entwickelt und gewährleistet einen vollständigen Schutz vor versehentlicher Beschädigung sowie verbesserte Arbeitssicherheit bei Montage- und Wartungsarbeiten.

Hauptmerkmale

• Doppeltwirkender Kompaktzylinder mit durchgehender Kolbenstange und Verdrehsicherung
• Kolbendurchmesser (mm): 12, 16, 20, 25, 32, 40, 50, 63
• Standardhubbereich (mm): 5 bis 100
• Anschlussgewinde: M (12 bis 25 Bohrung); Rc, NPT oder G (32 bis 63 Bohrung)
• Kleine Magnetschalter können auf 4 Seiten montiert werden.
