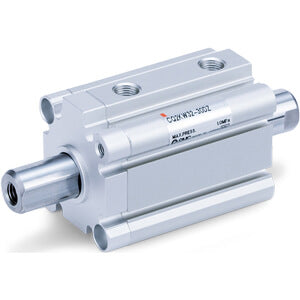

C(D)Q2KW, Kompaktzylinder, doppeltwirkend, durchgehende Kolbenstange, verdrehgesichert, mit Nut für Signalgeber – CDQ2KWA50TF-100DMZ

• Nach einer Überprüfung unserer beliebten Kompaktzylinder-Serie CQ2 haben unsere F&E-Ingenieure das komplette Zylinderprogramm vollständig überarbeitet, um Ihnen noch mehr Leistungsvorteile und eine größere Auswahl an Zylinderoptionen zu bieten. Der wesentliche Unterschied zwischen der neuen CQ2-Serie und dem alten Modell ist das komplett neu gestaltete Gehäuse, das verbesserte Montagemöglichkeiten für Sensoren sowie eine Reduzierung des Gesamtgewichts des Zylinders um 5–13 % je nach Modell bietet. Nun sind alle CQ2-Zylinder von Ø 32 bis 200 mm mit integrierten Nuten ausgestattet, die die Montage von Sensoren an allen vier Zylinderseiten ohne zusätzliche Sensorhalterungen ermöglichen. Auch für die kleineren Kolbendurchmesser von Ø 12 bis 25 mm wurden in das neue Gehäusedesign Nuten integriert, um eine halterungsfreie Sensormontage auf zwei Flächen zu ermöglichen. Die integrierten Sensornuten sind für den Einsatz mit unseren einfach einzustellenden, zweifarbigen elektronischen Sensoren ausgelegt und bieten vollständigen Schutz vor versehentlicher Beschädigung sowie verbesserte Sicherheit bei der Installation und Wartung.

Hauptmerkmale

• Doppeltwirkender Kompaktzylinder, durchgehende Kolbenstange, verdrehgesichert
• Kolbendurchmesser (mm): 12, 16, 20, 25, 32, 40, 50, 63
• Standard-Hubbereich (mm): 5 bis 100
• Anschlussgewinde: M (12 bis 25 mm Durchmesser); Rc, NPT oder G (32 bis 63 mm Durchmesser)
• Kleine Sensoren auf 4 Flächen montierbar.

Technische Daten

• Magnet: D (eingebaut)
• Befestigung: A (beidseitig durchgehendes Gewinde; 40 bis 63 mm Durchmesser)
• Kolbendurchmesser: Ø50 mm
• Anschlussgewindeart: TF [G]
• Hub: 100 mm
• Gehäuseoption: M (Außengewinde an der Kolbenstange)
• Sensornut: Z (Montagenuten für Sensoren)
• Sensor: Ohne Sensor
• Anschlusskabel oder Stecker: 0,5 m oder kein Kabel bei Ausführung ohne Sensor
• Anzahl: 2 Stück
• Kolbenstangenoptionen: Keine

Zusätzliche Informationen

• Teilenummer: CDQ2KWA50TF-100DMZ
• Lieferzeit (Tage): 6
• Mindestbestellmenge: 1
• Ursprungsland: CZ
• TARIC-Code: 8412310090
