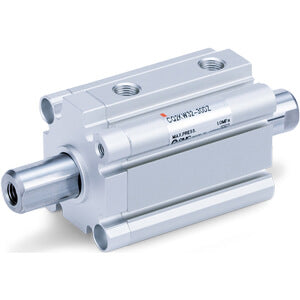

C(D)Q2KW, Kompaktzylinder, doppeltwirkend, durchgehende Kolbenstange, verdrehgesichert, mit Nut für Signalgeber – CDQ2KWA40TF-5DMZ

• Nach einer Überprüfung unserer beliebten Kompaktzylinder-Serie CQ2 haben unsere F&E-Ingenieure das komplette Zylinderprogramm grundlegend überarbeitet, um Ihnen noch mehr Leistungsvorteile und eine größere Auswahl an Zylinderoptionen bieten zu können. Der wesentliche Unterschied zwischen der neuen CQ2-Baureihe und dem Vorgängermodell ist das komplett neu gestaltete Gehäuse, das verbesserte Montagemöglichkeiten für Signalgeber sowie eine allgemeine Gewichtsreduzierung des Zylinders um 5 bis 13 %, je nach Modell, bietet. Alle CQ2-Zylinder von Ø 32 bis 200 mm sind nun mit Einschubnuten ausgestattet, die die Montage von Signalgebern an allen vier Zylinderseiten ermöglichen, ohne dass hierfür spezielle Signalgeberhalterungen erforderlich sind. Auch bei den kleineren Bohrungsgrößen von Ø 12 bis 25 mm wurden Einschubnuten in das neue Gehäusedesign integriert, um die halterungslose Montage von Signalgebern auf zwei Flächen zu ermöglichen. Der integrierte Signalgeberkanal, der für den Einsatz mit unseren einfach einzustellenden, zweifarbigen elektronischen Signalgebern konzipiert wurde, gewährleistet einen vollständigen Schutz vor versehentlicher Beschädigung und verbessert die Arbeitssicherheit bei Installations- und Wartungsarbeiten.

Hauptmerkmale

• Doppeltwirkender Kompaktzylinder, durchgehende Kolbenstange, verdrehgesichert
• Kolbendurchmesser (mm): 12, 16, 20, 25, 32, 40, 50, 63
• Standardhubbereich (mm): 5 bis 100
• Anschlussgewinde: M (12 bis 25 Bohrung); Rc, NPT oder G (32 bis 63 Bohrung)
• Montage von kleinen Signalgebern an 4 Flächen möglich.

Technische Daten

• Befestigung: A (Durchgangsbohrung beidseitig; Bohrung 40 bis 63)
• Kolbendurchmesser: Ø40 mm
• Hub: 5 mm
• Kabelanschluss oder vorkonfektionierter Stecker: 0,5 m oder kein Kabel bei Ausführung ohne Signalgeber
• Anzahl: 2 Stk.
• Signalgebernute: Z (Signalgeber-Montagenuten)
• Magnet: D (integriert)
• Kolbenstangenende: Keine
• Signalgeber: Ohne Signalgeber
• Anschlussgewindeart: TF [G]
• Gehäuseoption: M (Außengewinde am Kolbenstangenende)

Zusätzliche Informationen

• Artikelnummer: CDQ2KWA40TF-5DMZ
• Lieferzeit (Tage): 10
• Mindestbestellmenge: 1
• Ursprungsland: CZ
• TARIC-Code: 8412310090
