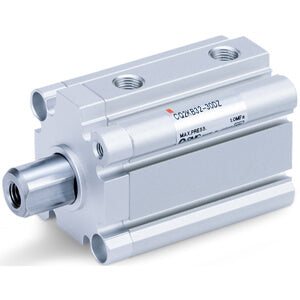

C(D)Q2K, Kompaktzylinder, doppeltwirkend, durchgehende Kolbenstange, verdrehgesichert mit Nut für Näherungsschalter – CDQ2KB63TF-40DMZ

• Nach einer Überprüfung unserer beliebten Kompaktzylinder-Serie CQ2 haben unsere F&E-Ingenieure das komplette Zylinderprogramm grundlegend überarbeitet, um Ihnen noch mehr Leistungsvorteile und eine größere Auswahl an Zylinderoptionen zu bieten. Der wesentliche Unterschied zwischen der neuen CQ2-Serie und dem alten Modell liegt im komplett neu konstruierten Gehäuse, das verbesserte Montagemöglichkeiten für Magnetschalter sowie eine allgemeine Reduzierung des Zylindergewichts um 5 bis 13 % je nach Modell bietet. Alle CQ2-Zylinder von Ø 32 bis 200 mm sind nun mit Einschubnuten ausgestattet, die die Aufnahme von Magnetschaltern an allen vier Zylinderseiten ermöglichen, ohne dass Befestigungsklammern erforderlich sind. Und für kleinere Bohrungsgrößen zwischen Ø 12 und 25 mm wurden ebenfalls Einschubnuten in das neue Gehäusedesign integriert, um die klammerlose Montage von Magnetschaltern an zwei Flächen zu ermöglichen. Der integrierte Magnetschalterkanal wurde für den Einsatz mit unseren einfach einzustellenden, zweifarbigen elektronischen Magnetschaltern entwickelt und gewährleistet einen vollständigen Schutz vor versehentlicher Beschädigung sowie verbesserte Arbeitssicherheitsvorteile bei der Installation und Wartung.

Hauptmerkmale

• Doppeltwirkender Kompaktzylinder mit durchgehender Kolbenstange und Verdrehsicherung
• Bohrungsgrößen (mm): 12, 16, 20, 25, 32, 40, 50, 63
• Standardhubbereich (mm): 5 bis 100
• Anschlussgewinde: M (12 bis 25 Bohrung); Rc, NPT oder G (32 bis 63 Bohrung)
• Kleine Magnetschalter können an 4 Flächen montiert werden.

Spezifikationen

• Magnet: D (eingebaut)
• Befestigung: B (Durchgangsbohrung [Standard; Bohrung 12 bis 63])
• Bohrungsgröße: Ø 63 mm
• Anschlussgewindeart: TF (G)
• Hub: 40
• Gehäuseoption: M (Außengewinde an der Kolbenstange)
• Magnetschalternut: Z [mit Magnetschalternuten]
• Magnetschalter: ohne Schalter
• Anschlusskabel oder vorverdrahteter Stecker: 0,5 m oder kein Kabel bei "ohne Schalter"
• Anzahl: 2 Stk.
• Optionen Kolbenstangenende: keine

Dokumente

• Katalog (PDF)
• Datenblatt
• CAD-Modell
