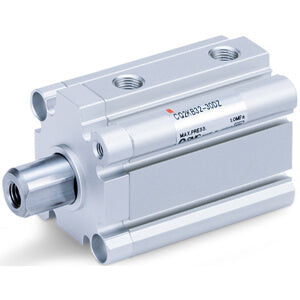

C(D)Q2K, Kompaktzylinder, doppelt wirkend, durchgehende Kolbenstange, verdrehgesichert mit Nut für Näherungsschalter – CDQ2KB50TF-40DMZ

• Nach Überprüfung unserer beliebten Kompaktzylinder-Serie CQ2 haben unsere F&E-Ingenieure die komplette Zylinderbaureihe vollständig überarbeitet, um Ihnen noch mehr Leistungsvorteile und eine größere Auswahl an Zylindern zu bieten. Der wesentliche Unterschied zwischen der neuen CQ2-Serie und dem alten Modell liegt im vollständig neu konstruierten Gehäuse, das verbesserte Möglichkeiten zur Montage von Magnetschaltern bietet sowie eine Gewichtsreduzierung des Zylinders von insgesamt 5–13 % je nach Modell ermöglicht. Alle CQ2-Zylinder von Ø 32 bis 200 mm sind nun mit Einschubnuten ausgestattet, die die Aufnahme von Magnetschaltern auf allen vier Zylinderseiten ermöglichen, ohne dass Befestigungselemente für Magnetschalter erforderlich sind. Und für kleinere Bohrungsgrößen zwischen Ø 12 und 25 mm wurden ebenfalls Einschubnuten in das neue Gehäusedesign integriert, um die Aufnahme von Magnetschaltern ohne Befestigungselemente auf zwei Seiten zu ermöglichen. Der integrierte Kanal für Magnetschalter wurde für den Einsatz mit unseren einfach einzustellenden, zweifarbigen elektronischen Magnetschaltern konzipiert und gewährleistet einen vollständigen Schutz vor möglichen versehentlichen Beschädigungen sowie verbesserte Gesundheits- und Sicherheitsvorteile bei Installations- und Wartungsarbeiten.

Hauptmerkmale

• Doppeltwirkender Kompaktzylinder mit durchgehender Kolbenstange und Verdrehsicherung
• Kolbendurchmesser (mm): 12, 16, 20, 25, 32, 40, 50, 63
• Standardhubbereich (mm): 5 bis 100
• Anschlussgewinde: M (12 bis 25 Bohrung); Rc, NPT oder G (32 bis 63 Bohrung)
• Kann kleine Magnetschalter auf 4 Seiten montieren.

Spezifikationen

• Magnet: D (integriert)
• Befestigung: B (Durchgangsbohrung [Standard; 12 bis 63 Bohrung])
• Kolbendurchmesser: Ø50 mm
• Anschlussgewindeart: TF (G)
• Hub: 40
• Gehäuseoption: M (Außengewinde an der Kolbenstange)
• Magnetschalternut: Z [Magnetschalternuten]
• Magnetschalter: Ohne Schalter
• Anschlusskabel oder vorverdrahteter Stecker: 0,5 m oder keines bei ohne Schalter
• Anzahl: 2 Stk.
• Optionen für Kolbenstangenende: Keine
