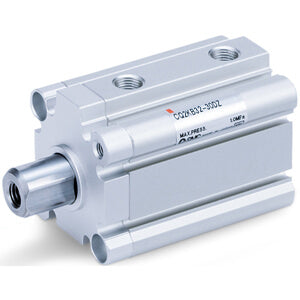

C(D)Q2K, Kompaktzylinder, doppeltwirkend, einfachwirkend, verdrehgesichert mit Nut zur Montage eines Auto-Schalters – CDQ2KB50TF-15DMZ

• Nach einer Überprüfung unserer beliebten Kompaktzylinder der Serie CQ2 haben unsere Entwicklungsingenieure die gesamte Zylinderbaureihe umfassend überarbeitet, um Ihnen noch mehr Leistung und eine größere Auswahl an Zylindern zu bieten. Der wesentliche Unterschied zwischen der neuen CQ2-Baureihe und dem Vorgängermodell ist das vollständig überarbeitete Gehäuse, das verbesserte Befestigungsmöglichkeiten für automatische Schalter bietet und je nach Modell das Zylindergewicht insgesamt um 5–13 % reduziert. Jetzt sind alle CQ2-Zylinder mit Ø 32 bis 200 mm mit Einschubnuten ausgestattet, in denen automatische Schalter an allen vier Zylinderseiten montiert werden können, ohne dass Halterungen für automatische Schalter erforderlich sind. Auch bei den kleineren Bohrungsgrößen von Ø 12 bis 25 mm wurden Einschubnuten in das neue Gehäusedesign integriert, sodass automatische Schalter an zwei Flächen ohne Halterungen montiert werden können. Der integrierte Kanal für automatische Schalter ist für unsere einfach einzustellenden Halbleiter-Autoschalter mit Zweifarbenanzeige ausgelegt und gewährleistet umfassenden Schutz vor möglichen Beschädigungen sowie verbesserte Gesundheits- und Sicherheitsbedingungen bei Montage und Wartung.

Hauptmerkmale

• Doppeltwirkender, einfachwirkender Kolbenstangen-Kompaktzylinder, verdrehgesichert
• Bohrungsgrößen (mm): 12, 16, 20, 25, 32, 40, 50, 63
• Standard-Hublänge (mm): 5 bis 100
• Anschlussgewinde: M (Bohrung 12 bis 25); Rc, NPT oder G (Bohrung 32 bis 63)
• Kleine automatische Schalter können an 4 Flächen montiert werden.
