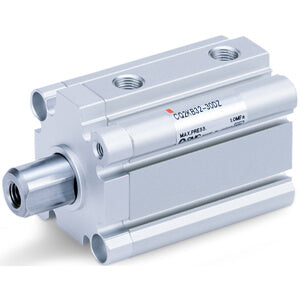

C(D)Q2K, Kompaktzylinder, doppeltwirkend, durchgehende Kolbenstange, verdrehgesichert mit Nut für Näherungsschalter – CDQ2KA63TF-10DMZ

• Nach der Überprüfung unserer beliebten Kompaktzylinder-Serie CQ2 haben unsere F&E-Ingenieure die komplette Zylinderbaureihe von Grund auf neu konstruiert, um Ihnen noch mehr Leistungsvorteile und eine größere Auswahl an Zylindervarianten zu bieten. Der wesentliche Unterschied zwischen der neuen CQ2-Baureihe und dem Vorgängermodell liegt im komplett überarbeiteten Gehäuse, das verbesserte Möglichkeiten zur Montage von Sensoren bietet sowie eine Gewichtsreduzierung des Zylinders um insgesamt 5 bis 13 %, je nach Modell. Alle CQ2-Zylinder von Ø 32 bis 200 mm sind nun mit Einschubnuten ausgestattet, die die Aufnahme von Sensoren an allen vier Zylinderseiten ermöglichen, ohne dass Sensorhalterungen erforderlich sind. Auch bei den kleineren Kolbendurchmessern von Ø 12 bis 25 mm wurden Einschubnuten in das neue Gehäusedesign integriert, um eine halterungsfreie Sensormontage an zwei Seiten zu ermöglichen. Der integrierte Sensorkanal ist für den Einsatz mit unseren einfach einzustellenden, zweifarbigen elektronischen Sensoren konzipiert und bietet vollständigen Schutz vor versehentlicher Beschädigung sowie verbesserte Arbeitssicherheit bei Montage- und Wartungsarbeiten.

Hauptmerkmale

• Doppelt wirkender Kompaktzylinder, einfachwirkende Kolbenstange, verdrehgesichert
• Kolbendurchmesser (mm): 12, 16, 20, 25, 32, 40, 50, 63
• Standardhubbereich (mm): 5 bis 100
• Anschlussgewinde: M (Ø 12 bis 25); Rc, NPT oder G (Ø 32 bis 63)
• Kleine Sensoren auf 4 Seiten montierbar.

Dokumente

• Katalog (PDF)
• Datenblatt
• CAD-Modell
• Bedienungsanleitung
