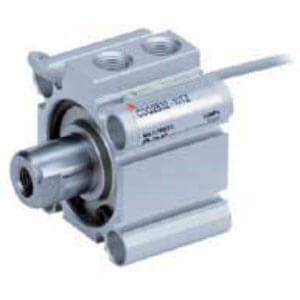

C(D)Q2, Kompaktzylinder, einfachwirkend, durchgehende Kolbenstange mit Nut für Magnetschalter – CDQ2A40TF-10SZ

• Nach einer Überprüfung unserer beliebten Kompaktzylinder-Serie CQ2 haben unsere F&E-Ingenieure die komplette Zylinderbaureihe von Grund auf überarbeitet, um Ihnen noch mehr Leistungsvorteile und eine größere Auswahl an Zylindervarianten zu bieten. Der wesentliche Unterschied zwischen der neuen CQ2-Serie und dem Vorgängermodell ist das völlig neu gestaltete Gehäuse, das verbesserte Montagemöglichkeiten für Sensoren bietet und zudem je nach Modell eine Gewichtsreduzierung des Zylinders von 5 bis 13 % ermöglicht. Alle CQ2-Zylinder von Ø 32 bis 200 mm sind nun mit Einschubnuten konstruiert, die die Montage von Sensoren an allen vier Zylinderseiten ermöglichen, ohne dass Sensorhalterungen erforderlich sind. Für kleinere Kolbendurchmesser zwischen Ø 12 und 25 mm wurden ebenfalls Einschubnuten in das neue Gehäusedesign integriert, um die haltemittelfreie Montage von Sensoren an zwei Seiten zu ermöglichen. Der integrierte Sensorkanal wurde für den Einsatz mit unseren einfach einzustellenden, zweifarbigen elektronischen Sensoren entwickelt und bietet einen vollständigen Schutz vor versehentlicher Beschädigung sowie verbesserte Gesundheits- und Sicherheitsvorteile bei Installations- und Wartungsarbeiten.

Hauptmerkmale

• Einfachwirkender Kompaktzylinder mit durchgehender Kolbenstange
• Kolbendurchmesser (mm): 12, 16, 20, 25, 32, 40, 50
• Standardhubbereich (mm): 5, 10, 20
• Anschlussgewinde: M (Ø 12 bis 25); Rc, NPT oder G (Ø 32 bis 100)
• Kleine Sensoren an 4 Seiten montierbar.

Spezifikationen

• Magnet: D (eingebaut)
• Befestigung: A (beidseitige Gewindebohrungen)
• Kolbendurchmesser: Ø40 mm
• Anschlussgewindeart: TF (G, Ø 32-100)
• Hub: 10 mm
• Wirkungsweise: S (einfachwirkend, Federkraftrückstellung)
• Gehäuseoption: Standard (Innengewinde an der Kolbenstange)
• Sensornut: Z (mit Sensornuten)
• Befestigungsschraube: ohne
• Befestigungselement an der Kolbenstange: ohne
• Sensor: ohne
• Kabel oder Stecker: 0,5 m oder ohne bei Sensor-Ausführung "ohne"
• Anzahl: 2 Stk. oder ohne bei Sensor-Ausführung "ohne"
• Optionen für Kolbenstangenende: ohne
• Ausführung aus Edelstahl: ohne
• Dichtung aus Fluorkautschuk: ohne
