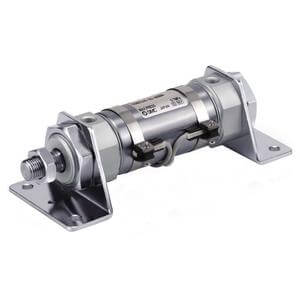

- Anfragen nach einem kompakten, leichten und sauber profilierten Druckluftzylinder für allgemeine Automatisierungsanwendungen wurden mit der Einführung unserer neuen Serie CM3 beantwortet. Basierend auf unseren bewährten Modellen der Serie CM2 haben unsere F&E-Ingenieure die CM3-Zylinder im Vergleich zur CM2-Reihe um bis zu 66 mm kürzer und 21 % leichter gemacht, ohne dabei die Betriebsleistung zu beeinträchtigen. Die neue Serie CM3 ist in den Kolbendurchmessern 20, 25, 32 und 40 mm erhältlich und standardmäßig mit schwenkbarem Gabelkopf, Schwenkzapfenbefestigung und Innengewinde ausgestattet. Sie verwendet stoßfeste Zylinderrohre und bietet in Kombination mit unseren kleinen, zweifarbigen D-M9*W-Sensoren die perfekte Lösung.
Hauptmerkmale
- Doppeltwirkend, einseitige Kolbenstange
- Kolbendurchmesser: 20, 25, 32 & 40 (mm)
- Hübe von 25 mm bis 300 mm
- Befestigungsarten: Grundausführung, Fußbefestigung, Flansch vorne & hinten, Gabelkopf, Schwenkzapfen
- Vielzahl an Sensoren und verschiedenen Anschlusskabellängen
Spezifikationen
- Befestigung: E (Integrierter Gabelkopf)
- Kolbendurchmesser: 25 mm
- Hub: 125
- Kolbenstangen-Gewinde: Außengewinde
- Anschlusskabel oder vorgefertigter Stecker: 0,5 m (oder entfällt bei ohne Sensor)
- Anzahl: 2 Stk. (oder entfällt bei ohne Sensor)
- Magnet: D (eingebaut)
- Sensor: Ohne Sensor
Zusätzliche Informationen
- Artikelnummer: CDM3E25-125
- Mindestbestellmenge: 0
