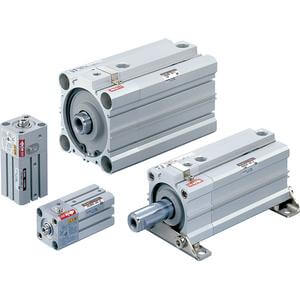

- Die Kompaktzylinderserie CLQ ist trotz ihrer Verriegelungsfunktion auf eine minimale Gesamtlänge ausgelegt. Die Gesamtlänge des Modells entspricht der des Kompaktzylinders CQ2. Die Serie CLQ ist in 5 Kolbendurchmessern von 40 bis 100 mm erhältlich und für den Einsatz von Endlagenschaltern geeignet.
Hauptmerkmale
- Flache Bauweise mit kompakter Verriegelungseinheit<LI>Zwei Montagearten <LI>Verriegelung an jeder beliebigen Position über den gesamten Hub möglich
- Verriegelungsrichtung wählbar <LI>Einfache manuelle Entriegelung
Spezifikationen
- Magnet: D (integriert)
- Befestigung: B (Durchgangsbohrung)
- Kolbendurchmesser: 25 mm
- Gewinde: M5x0,8 (20-25 mm Bohrung); Rc (32-100 mm Bohrung)
- Hub: 45 mm
- Gehäuseoption: Standard
- Verriegelungsrichtung: B (Verriegelung im Rückzug)
- Endlagenschalter: Ohne Schalter
- Anschlusskabel oder konfektionierter Stecker: 0,5 m (bzw. keiner bei Ausführung ohne Schalter)
- Anzahl: 2 Stk. (bzw. keine bei Ausführung ohne Schalter)
Zusätzliche Informationen
- Artikelnummer: CDLQB25-45D-B
- Lieferzeit (Tage): 35
- Mindestbestellmenge: 1
- Ursprungsland: JP
- TARIC-Code: 8412310090
