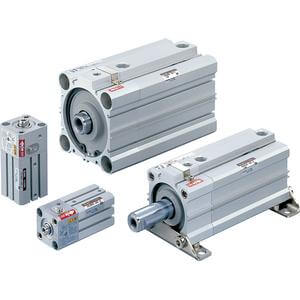

- Die Kompaktzylinderserie CLQ ist trotz ihrer Verriegelungsfunktion so konstruiert, dass die Gesamtlänge minimiert wird. Die Gesamtlänge des Modells entspricht der des Kompaktzylinders CQ2. Die Serie CLQ ist in 5 Kolbendurchmessern von 40 bis 100 mm erhältlich und für den Einsatz von Näherungsschaltern geeignet.
Hauptmerkmale
- Flache Bauweise mit kompakter Verriegelungseinheit<LI>Zwei Montagearten <LI>Verriegelung an jeder beliebigen Position innerhalb des gesamten Hubs möglich
- Verriegelungsrichtung wählbar <LI>Einfache manuelle Entriegelung
Technische Daten
- Magnet: D (eingebaut)
- Montage: B (Durchgangsbohrung)
- Kolbendurchmesser: 20 mm
- Gewinde: M5x0,8 (20-25 Kolbendurchmesser); Rc (32-100 Kolbendurchmesser)
- Hub: 5 mm
- Gehäuseoption: Standard
- Verriegelungsrichtung: F (Verriegelung im Vorhub)
- Näherungsschalter: ohne Schalter
- Anschlusskabel oder vorverdrahteter Stecker: 0,5 m (bzw. keine Angabe bei fehlendem Schalter)
- Anzahl: 2 Stk. (bzw. keine Angabe bei fehlendem Schalter)
Zusätzliche Informationen
- Artikelnummer: CDLQB20-5D-F
- Lieferzeit (Tage): 35
- Mindestbestellmenge: 1
- Ursprungsland: JP
- TARIC-Code: 8412310090
