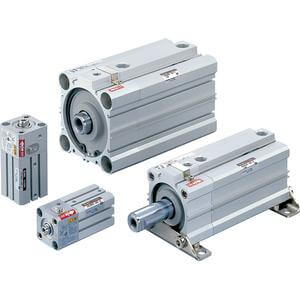

- Die Kompaktzylinderserie CLQ wurde trotz integrierter Verriegelungsfunktion so konzipiert, dass die Gesamtlänge minimiert wird. Die Gesamtlänge des Modells entspricht der des Kompaktzylinders CQ2. Die CLQ-Serie ist in 5 Kolbendurchmessern von 40 bis 100 mm erhältlich und für die Verwendung von Signalgebern geeignet.
Hauptmerkmale
- Flache Bauweise mit kompakter Verriegelungseinheit<LI>Zwei Montagearten <LI>Verriegelung an jeder beliebigen Position des gesamten Hubs möglich
- Verriegelungsrichtung wählbar <LI>Einfache manuelle Entriegelung
Technische Daten
- Magnet: D (integriert)
- Montage: B (Durchgangsbohrung)
- Kolbendurchmesser: 20 mm
- Gewinde: M5x0,8 (20-25 mm Bohrung); Rc (32-100 mm Bohrung)
- Hub: 45 mm
- Gehäuseoption: Standard
- Verriegelungsrichtung: B (Verriegelung bei Einfahrhub)
- Signalgeber: ohne Signalgeber
- Anschlusskabel oder vorgefertigter Stecker: 0,5 m (bzw. keine Angabe bei fehlendem Signalgeber)
- Anzahl: 2 Stk. (bzw. keine Angabe bei fehlendem Signalgeber)
Zusätzliche Informationen
- Artikelnummer: CDLQB20-45D-B
- Lieferzeit (Tage): 31
- Mindestbestellmenge: 1
- Ursprungsland: JP
- TARIC-Code: 8412310090
