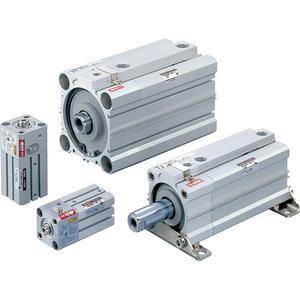

- Die Kompaktzylinderserie CLQ ist trotz ihrer Verriegelungsfunktion so konstruiert, dass die Gesamtlänge minimiert wird. Die Gesamtlänge des Modells entspricht der des Kompaktzylinders CQ2. Die Serie CLQ ist in 5 Bohrungsgrößen von 40 bis 100 mm erhältlich und für den Einsatz von Signalgebern geeignet.
Hauptmerkmale
- Flache Bauweise mit kompakter Verriegelungseinheit<LI>Zwei Befestigungsarten<LI>Verriegelung an jeder Position innerhalb des gesamten Hubs möglich
- Verriegelungsrichtung wählbar<LI>Einfache manuelle Entriegelung
Spezifikationen
- Magnet: D (eingebaut)
- Befestigung: B (Durchgangsbohrung)
- Kolbendurchmesser: 20 mm
- Gewinde: M5x0,8 (Kolben-Ø 20-25); Rc (Kolben-Ø 32-100)
- Hub: 35 mm
- Gehäuseoption: Standard
- Verriegelungsrichtung: B (Verriegelung bei eingefahrener Kolbenstange)
- Signalgeber: ohne Signalgeber
- Anschlusskabel oder steckerfertiges Kabel: 0,5 m (oder entfällt bei Ausführung ohne Signalgeber)
- Anzahl: 2 Stk. (oder entfällt bei Ausführung ohne Signalgeber)
Zusätzliche Informationen
- Artikelnummer: CDLQB20-35D-B
- Lieferzeit (Tage): 31
- Mindestbestellmenge: 1
- Ursprungsland: JP
- TARIC-Code: 8412310090
