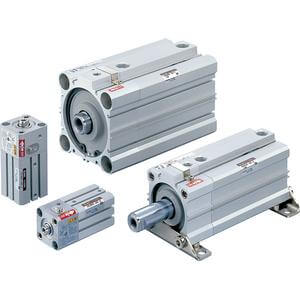

C(D)LQ, Kompaktzylinder, doppeltwirkend, einseitige Kolbenstange, mit Verriegelung – CDLQA80TF-75D-F

• Die Kompaktzylinder-Serie CLQ ist trotz integrierter Feststelleinheit auf eine möglichst geringe Gesamtlänge ausgelegt. Die Gesamtlänge des Modells entspricht der des Kompaktzylinders CQ2. Die CLQ-Serie ist in 5 Kolbendurchmessern von 40 bis 100 mm erhältlich und für den Einsatz mit Auto-Schaltern geeignet.

Hauptmerkmale

• Niedrige Bauhöhe mit kompakter Feststelleinheit
• <LI>Zwei Montagearten
• <LI>Feststellen an jeder Position innerhalb des gesamten Hubs möglich
• Feststellrichtung wählbar
• <LI>Einfache manuelle Entriegelung

Technische Daten

• Montage: A (beidseitig mit Innengewinde)
• Kolbendurchmesser: 80 mm
• Hub: 75 mm
• Anschlussleitung oder vorkonfektionierter Steckverbinder: 0,5 m (oder keine bei Ausführung ohne Schalter)
• Anzahl: 2 Stk. (oder keine bei Ausführung ohne Schalter)
• Magnet: D (integriert)
• Feststellrichtung: F (Feststellen beim Vorwärtshub)
• Auto-Schalter: Ohne Schalter
• Gehäuseoption: Standard
• Gewinde: TF (G)

Zusätzliche Informationen

• Artikelnummer: CDLQA80TF-75D-F
• Lieferzeit (Tage): 35
• Mindestbestellmenge: 1
• Ursprungsland: JP
• TARIC-Code: 8412310090

Dokumente

• Katalog (PDF)
• CAD-Modell
