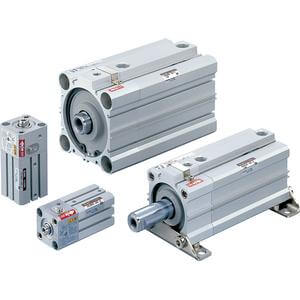

C(D)LQ, Kompaktzylinder, doppeltwirkend, einstuendig, mit Feststellfunktion – CDLQA63TF-20D-B

• Die kompakte Zylinderreihe CLQ ist trotz der Ausstattung mit einer Verriegelungsfunktion so konzipiert, dass die Gesamtlänge minimiert wird. Die Gesamtlänge des Modells entspricht der des kompakten Zylinders CQ2. CLQ ist in 5 Kolbenstängendurchmessern von 40 bis 100 mm erhältlich und kann mit einem Umschaltventil ausgestattet werden.

Hauptmerkmale

• Flache Bauweise mit kompakter Verriegelungseinheit<LI>Zwei Arten der Montage <LI>Verriegelung an jeder beliebigen Position innerhalb des gesamten Hubs möglich
• Verriegelungsrichtung wählbar <LI>Einfache manuelle Entriegelung

Technische Daten

• Magnet: D (integriert)
• Montage: A (beidseitig Gewinde)
• Kolbenstängendurchmesser: 63 mm
• Gewinde: TF (G)
• Hub: 20 mm
• Zylindergehäuse: Standard
• Verriegelungsrichtung: B (Verriegelung im Rückhub)
• Umschaltventil: Kein Umschaltventil
• Fühlerkabel oder vorkabelierter Stecker: 0,5 m (oder kein Kabel bei keinem Umschaltventil)
• Anzahl: 2 Stk. (oder keine bei keinem Umschaltventil)

Zusätzliche Informationen

• Teilenummer: CDLQA63TF-20D-B
• Lieferzeit (Tage): 37
• Mindestbestellmenge: 1
• Herkunftsland: JP
• TARIC-Code: 8412310090

Dokumente

• Katalog (PDF)
• CAD-Modell
