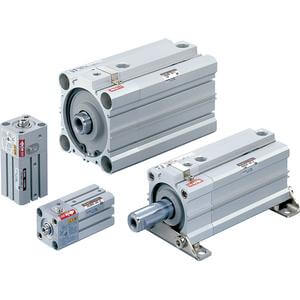

C(D)LQ-Kompaktzylinder, doppeltwirkend, einfachwirkend, mit Kolbenstangensperre – CDLQA32TF-45D-F

• Die Kompaktzylinder-Baureihe CLQ ist trotz Verriegelungsfunktion auf eine möglichst geringe Gesamtlänge ausgelegt. Die Gesamtlänge des Modells entspricht der des Kompaktzylinders CQ2. CLQ ist mit 5 Kolbendurchmessern von 40 bis 100 mm erhältlich und für Näherungsschalter geeignet.

Hauptmerkmale

• Kompakte Verriegelungseinheit mit geringer Bauhöhe
• <LI>Zwei Montagearten
• <LI>Verriegelung an jeder Position innerhalb des gesamten Hubs möglich
• Verriegelungsrichtung wählbar
• <LI>Einfache manuelle Entriegelung

Spezifikationen

• Montage: A (beidseitig mit Innengewinde)
• Kolbendurchmesser: 32 mm
• Hub: 45 mm
• Anschlussleitung oder vorkonfektionierter Stecker: 0,5 m (oder keine bei Ausführung ohne Schalter)
• Anzahl: 2 Stk. (oder keine bei Ausführung ohne Schalter)
• Magnet: D (integriert)
• Verriegelungsrichtung: F (Verriegelung beim Vorhub)
• Näherungsschalter: Kein Schalter
• Gehäuseoption: Standard
• Gewinde: TF (G)

Zusätzliche Informationen

• Artikelnummer: CDLQA32TF-45D-F
• Lieferzeit (Tage): 35
• Mindestbestellmenge: 1
• Ursprungsland: JP
• TARIC-Code: 8412310090

Dokumente

• Katalog (PDF)
• CAD-Modell
