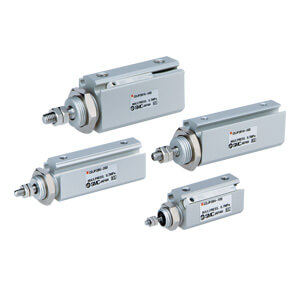

C(D)JP2, Stiftzylinder, doppeltwirkend, durchgehende Kolbenstange – CDJP2B4-15D

• Maschinenbauer, die kleine doppeltwirkende Stiftzylinder zum Spannen, Schieben oder Stoppen in ihren Maschinen kombinieren möchten, müssen oft zwischen den verfügbaren Komponenten und dem vorhandenen Platz abwägen. Doch dank der Konstrukteure bei SMC, dem Weltmarktführer in der Pneumatiktechnologie, könnte diese Herausforderung mit der Einführung der neuen Stiftzylinder-Serie CJP2 der Vergangenheit angehören. Die nun in vier Kolbendurchmessern erhältliche Serie CJP2 umfasst eine winzige, aber leistungsstarke 4-mm-Variante, die damit der kleinste doppeltwirkende Stiftzylinder auf dem Markt ist. Ergänzt wird die Serie durch 6, 10 und 16 mm Kolbendurchmesser, die dank ihrer Gehäuse aus stranggepresstem Aluminium nicht nur kompakt, sondern auch extrem leicht sind. Mit längeren Huboptionen von bis zu 40 mm, abhängig vom gewählten Kolbendurchmesser, kann die gesamte Serie CJP2 mit direkt montierbaren SMC D-M9/D-A9-Sensoren ausgestattet werden, ohne dass zusätzliche Montagehalterungen erforderlich sind. Weitere Optionen für die CJP2 umfassen Gummipuffer für Stoßfestigkeit, die für einen leiseren Betrieb sorgen, sowie maßgefertigte Modelle, einschließlich hitze- und kältebeständiger Ausführungen. Die Montagemöglichkeiten umfassen Grund-/Schalttafel-, Flansch-, Fuß-, Gabelkopf- und Schwenkbefestigungsoptionen, und die neue Serie CJP2 ist vollständig austauschbar mit der bestehenden CJP-Reihe von SMC.

Hauptmerkmale

• Das Gehäusematerial wurde von Messing auf Aluminium umgestellt, was eine beeindruckende Gewichtsreduzierung ermöglicht.
• Die Gesamtlänge des Zylinders wurde reduziert, was zu einem extrem kompakten Zylinder führt.
• Elektronische Sensoren können nun ebenfalls montiert werden.
• Längere Huboptionen sind jetzt verfügbar.
• Interne Gummipuffer sorgen für einen leiseren Betrieb und eine längere Lebensdauer (bis zu 5 Millionen Zyklen).

Spezifikationen

• Magnet: D (integriert)
• Befestigung: B (Grundbefestigung)
• Kolbendurchmesser: Ø4 mm
• Hub: 15 mm
• Kolbenstangen-Außengewinde: Mit Gewinde
• Sensor: Kein Sensor
• Anschlusskabel oder steckerfertiges Kabel: 0,5 m [oder keine Angabe bei keinem Sensor]
• Anzahl: 2 Stk. [oder keine Angabe bei keinem Sensor]
