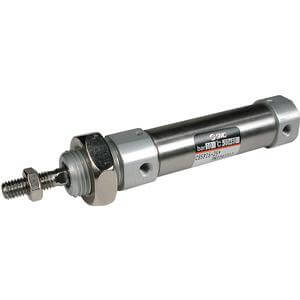

C(D)85, ISO-Normzylinder, doppeltwirkend, einseitige Kolbenstange – CD85N20-10C-B

• ISO 6432 Rundzylinder.
• Kolbendurchmesser (mm): 8, 10, 12, 16, 20, 25.
• Standardhübe bis 300 mm.
• Zylindervarianten: Verdrehgesichert, Direktmontage, ATEX.

Hauptmerkmale

• Doppeltwirkend, durchgehende Kolbenstange, gebördelter Zylinder
• Konform zu ISO 6432 und CETOP RP52P
• Kolbendurchmesser (mm): 8, 10, 12, 16, 20, 25
• Standardhübe bis 300 mm
• Für Signalgeber geeignet

Spezifikationen

• Magnet: D (eingebaut)
• Befestigung: N (Integrierter Gabelkopf)
• Kolbendurchmesser: Ø20 mm
• Hub: 10
• Dämpfung: C (Luftdämpfung)
• Faltenbalg: Ohne
• Befestigung Signalgeber: B (Bandbefestigung)
• Signalgeber: Ohne Signalgeber
• Anschlusskabel oder Stecker: 0,5 m (bzw. keine bei Ausführung ohne Signalgeber)
• Anzahl: 2 Stk. (bzw. keine bei Ausführung ohne Signalgeber)
• Kolbenstangenende: Ohne
• Temperaturbeständigkeit: Ohne
• Niedrige Geschwindigkeit: Ohne
• Edelstahl: Ohne
• Langer Hub: Ohne
