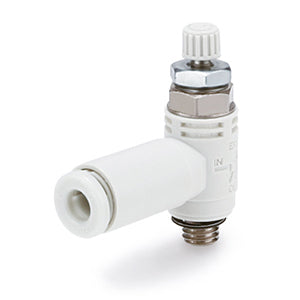

- Die Drosselrückschlagventil-Serie ASV ist je nach Größe in zwei Ausführungen erhältlich. ASV120F/220F sind Winkelanschlüsse, die wie ein Standard-Drosselrückschlagventil aussehen. Die Modelle ASV310F~510 sind T-Stücke mit der doppelten Durchflusskapazität eines Standard-Drosselrückschlagventils und bieten zudem Flammwidrigkeit für den Einsatz bei Schweißanwendungen.
Hauptmerkmale
- Flammwidriger Kunststoff (entspricht UL-94 Standard V-0)
- Anschlussgröße: M3, M5, 10-32 UNF, 1/8, 1/4, 3/8, 1/2
- Geeigneter Schlauch-Außendurchmesser: Ø 4 bis Ø 12 mm und Ø 5/32" bis Ø 1/2"
- Betriebsdruckbereich: 0,1 bis 1 MPa.
Technische Daten
- Größe: 1 (M3 Basis)
- Ausführung: 2 (Winkel)
- Gewinde: M3, M5, U10/32, R
- Anschlussgröße: M3X0,5
- Schlauchgröße: Ø4
- Dichtmittel: ohne Dichtmittel (M3, M5)
- Option: keine
- Auftragsbezogene Fertigung: keine
- Kontermutter: Standard (Sechskant)
Zusätzliche Informationen
- Teilenummer: ASV120F-M3-04
- Lieferzeit (Tage): 5
- Mindestbestellmenge: 1
- Ursprungsland: JP
- TARIC-Code: 8481209090
