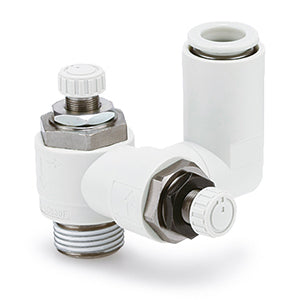

Dual - ASD – ASD430F-02-10S

• Die Serie ASD kombiniert einen Vor- und Rücklauf-Drosselrückschlagventil-Funktion in einem Gehäuse. Die Serie ist mit PT- oder NPT-Anschlüssen erhältlich und mit Steckanschlüssen als Standard ausgestattet. Manipulationssichere Ausführungen sowie Versionen mit Schlitzschraube sind zum zusätzlichen Schutz vor unbeabsichtigter Betätigung ebenfalls verfügbar.

Hauptmerkmale

• Ermöglicht bidirektionale Durchflussregelung
• Anschlussgröße: M5, 10-32 UNF, 1/8, 1/4, 3/8, 1/2
• Anwendbarer Schlauch-Außendurchmesser: Ø 4 bis Ø 12 mm und Ø 1/8" bis Ø 3/8"
• Betriebsdruckbereich: 0,1 bis 1 MPa.

Technische Daten

• Gehäusegröße: 4 (1/4 Basis)
• Anschlussgröße: 02 (1/4)
• Anwendbarer Schlauch-Außendurchmesser: 10 (Ø10 mm)
• Dichtmittel: S (mit Dichtmittel)
• Kundenspezifische Ausführung: Keine
• Kontermutter: Standard (Sechskant)

Zusätzliche Informationen

• Teilenummer: ASD430F-02-10S
• Lieferzeit (Tage): 5
• Mindestbestellmenge: 1
• Ursprungsland: JP
• TARIC-Code: 8481209090

Dokumente

• Katalog (PDF)
• CAD-Modell
