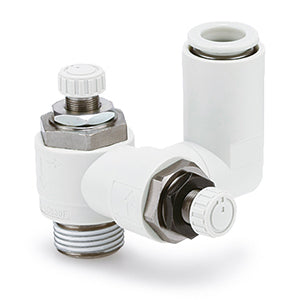

Dual - ASD – ASD230F-M5-06

• Die Serie ASD kombiniert einen Zuluft- und Abluft-Drosselrückschlagventil in einem Gehäuse. Die Serie ist mit PT- oder NPT-Anschlüssen erhältlich und Steckverbindungen sind Standard. Manipulationssichere und mit einem Schlitzschraubendreher einstellbare Versionen sind ebenfalls zum zusätzlichen Schutz vor unbeabsichtigter Betätigung verfügbar.

Hauptmerkmale

• Ermöglicht bidirektionale Durchflussregelung
• Anschlussgröße: M5, 10-32 UNF, 1/8, 1/4, 3/8, 1/2
• Geeigneter Schlauch-Außendurchmesser: Ø 4 bis Ø 12 mm und Ø 1/8" bis Ø 3/8"
• Betriebsdruckbereich: 0,1 bis 1 MPa.

Spezifikationen

• Gehäusegröße: 2 (M5 Basis)
• Anschlussgröße: M5X0,8
• Geeigneter Schlauch-Außendurchmesser: 06 (Ø6 mm)
• Dichtmittel: Ohne
• Kundenspezifische Ausführung: Ohne
• Kontermutter: Standard (Sechskant)

Zusätzliche Informationen

• Artikelnummer: ASD230F-M5-06
• Lieferzeit (Tage): 5
• Mindestbestellmenge: 1
• Ursprungsland: JP
• TARIC-Code: 8481209090

Dokumente

• Katalog (PDF)
• CAD-Modell
