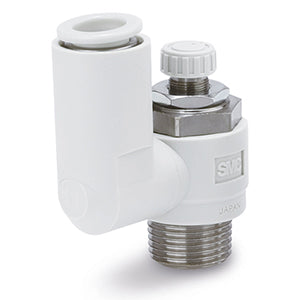

Universal - AS*3*1F – AS3301F-03-10S

• Durch den Einsatz von SMC-Strömungsreglern mit integrierten One-Touch-Anschlüssen wird die Installationszeit minimiert, die Bauhöhe reduziert und ein kompakteres Maschinendesign ermöglicht. Diese Strömungsregler ermöglichen das Drehen des Gehäuses für eine einfache Installation. Erhältlich in Gewindegrößen von M3 bis 1/2 Zoll in Zoll (NPT) und metrisch R(PT) sowie mit Schlauchgrößen von 3,2 mm bis 12 mm Außendurchmesser (metrisch) und 1/8 bis 1/2 Zoll Außendurchmesser (Zoll) und mit optionalem Winkel- und Universaldesign (erhöhte Flexibilität) sowie Meter-in und Meter-out sind diese Strömungsregler für die meisten Anwendungen ausgelegt.

Hauptmerkmale

• Anschlussgröße: M3, M5, 10-32 UNF, 1/8, 1/4, 3/8, 1/2
• Anwendbarer Schlauch-Außendurchmesser: Ø 3,2 bis Ø 12 mm und Ø 1/8" bis Ø 1/2"
• Betriebsdruckbereich: 0,1 bis 1 MPa.

Spezifikationen

• Größe: 33 (3/8 Basis - Universal)
• Steuerungsart: 0 (Meter-out)
• Anschlussgröße und Schlauchgröße: 03-10 (Anschlussgröße R3/8 - Schlauchgröße ø10)
• Option: S (Dichtmittel)
• Festes Drosselbild: Keines
• Auf Bestellung gefertigt: Keines
• Sicherungs-Mutter: Standard (Sechskant)
