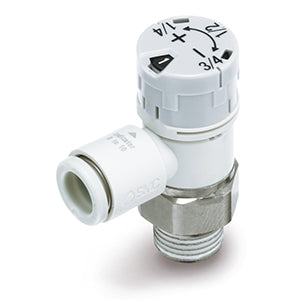

Mit Anzeige kompakt, Winkel – AS*2*1FS-A – AS3201FS-03-08SA

• Durch den Einsatz von SMC-Strömungsreglern mit integrierten One-Touch-Anschlüssen wird die Installationszeit minimiert, die Bauhöhe reduziert und ein kompakteres Maschinendesign ermöglicht. Diese Strömungsregler ermöglichen eine Drehung des Gehäuses für eine einfache Installation. Erhältlich in Gewindegrößen von M3 bis 1/2 Zoll in Zoll (NPT) und metrisch R(PT) sowie mit Schlauchdurchmessern von 3,2 mm bis 12 mm Außendurchmesser (metrisch) und 1/8 bis 1/2 Zoll Außendurchmesser (Zoll) und mit optionalem Winkel- und Universaldesign (erhöhte Flexibilität) sowie Meter-in und Meter-out sind diese Strömungsregler für die meisten Anwendungen konzipiert.

Hauptmerkmale

• Gewinde: Metrisch, R oder N
• Anschlussgröße: M5, 10-32 UNF, 1/8, 1/4, 3/8, 1/2
• Anwendbarer Schlauch-Außendurchmesser: Ø 2 bis Ø 16 mm und Ø 1/8" bis Ø 1/2"
• Betriebsdruckbereich: 0,1 bis 1 MPa.

Spezifikationen

• Typ: 2 (Winkel)
• Schlauch: 08 (ø8)
• Gehäusegröße: 3 (3/8)
• Steuerungstyp: 0 (Meter-out)
• Anschlussgröße: 03 (3/8)
• Breite über Flanken: 9 mm (oder Keine
• Dichtung: S (mit Dichtmittel)
• Gewinde: R (oder Keine)
• Auf Bestellung gefertigt: Keine

Zusätzliche Informationen

• Teilenummer: AS3201FS-03-08SA
• Lieferzeit (Tage): 3
• Mindestbestellmenge: 1
• Herkunftsland: JP
• TARIC-Code: 8481209090

Dokumente

• Katalog (PDF)
• CAD-Modell
• Bedienungsanleitung
