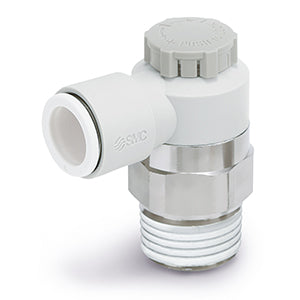

- Der Einsatz von SMC-Drosselrückschlagventilen mit integrierten One-Touch-Steckverbindungen minimiert die Montagezeit, reduziert die Bauhöhe und ermöglicht eine kompaktere Maschinenkonstruktion. Bei diesen Drosselrückschlagventilen lässt sich das Gehäuse zur einfachen Montage drehen. Erhältlich in Gewindegrößen von M3 bis 1/2 in Zoll (NPT) und metrisch R(PT) sowie mit Schlauchgrößen von 3,2 mm bis 12 mm Außendurchmesser (metrisch) und 1/8 bis 1/2 Außendurchmesser (Zoll), mit optionaler Winkel- und Universalausführung (erhöhte Flexibilität) sowie Zuluft- und Abluftdrosselung, sind diese Drosselrückschlagventile für die meisten Anwendungen ausgelegt.
Hauptmerkmale
- Edelstahl 303
- Anschlussgröße: M5, 10-32 UNF, 1/8, 1/4, 3/8, 1/2
- Anwendbarer Schlauch-Außen-Ø: Ø 2 bis Ø 16 mm und Ø 1/8" bis Ø 1/2"
- Betriebsdruckbereich: 0,1 bis 1 MPa.
Spezifikationen
- Clean-Serie: Keine
- Gehäusegröße: 3 (3/8)
- Typ: 2 (Winkel)
- Regelungsart: 0 (Abluftdrosselung)
- Gewinde: R (oder metrisch)
- Anschlussgröße: 03 (3/8)
- Anwendbarer Schlauch-Außen-Ø: 10 (ø10)
- Dichtung: S (mit Dichtmittel)
- Sonderanfertigung: Keine
Zusätzliche Informationen
- Teilenummer: AS3201FG-03-10SA
- Lieferzeit (Tage): 18
- Mindestbestellmenge: 1
- Ursprungsland: IN
- TARIC-Code: 8481209090
