- Die Verwendung von SMC-Drosselrückschlagventilen mit integrierten Steckanschlüssen minimiert die Installationszeit, reduziert die Bauhöhe und ermöglicht ein kompakteres Maschinendesign. Diese Drosselrückschlagventile ermöglichen es, den Körper für eine einfache Installation zu drehen. Erhältlich in Gewindegrößen von M3 bis 1/2 in Zoll (NPT) und metrisch R(PT) sowie mit Schlauchgrößen von 3,2 mm bis 12 mm Außendurchmesser (metrisch) und 1/8" bis 1/2" Außendurchmesser (Zoll) und mit optionaler Winkel- und Universalbauweise (erhöhte Flexibilität) sowie Zuluft- und Abluftdrosselung, sind diese Drosselrückschlagventile für die meisten Anwendungen ausgelegt.
Hauptmerkmale
- Anschlussgröße: M5, 10-32 UNF, 1/8, 1/4, 3/8, 1/2
- Anwendbarer Schlauch-Außendurchmesser: Ø 2 bis Ø 16 mm und Ø 1/8" bis Ø 1/2"
- Betriebsdruckbereich: 0,1 bis 1 MPa.
Spezifikationen
- Clean-Serie: Keine
- Baugröße: 3 (3/8)
- Typ: 2 (Winkel)
- Regelungsart: 0 (Abluftdrosselung)
- Gewindeart: G (G)
- Anschlussgröße: 03 (3/8)
- Schlüsselweite [H]: Baugröße 1: 9 mm; Baugröße 2, 3, 4 Keine
- Anwendbarer Schlauch-Außendurchmesser: Ø12
- Dichtung: Keine
- Kundenspezifische Ausführung: Keine
Zusätzliche Informationen

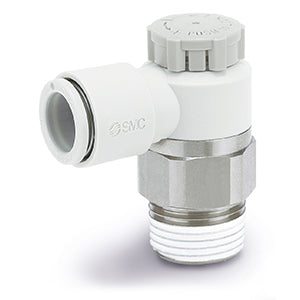

- Artikelnummer: AS3201F-G03-12A
- Lieferzeit (Tage): 18
- Mindestbestellmenge: 1
- Ursprungsland: IN
- TARIC-Code: 8481209090
