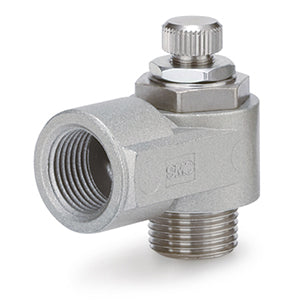

Ellbogen – AS*2*0 – AS3200-03-S

• Das geringe Gewicht, die kompakte Bauweise und die präzise Regelung machen diese Drosselrückschlagventile zur richtigen Wahl für viele anspruchsvolle Anwendungen. Diese Drosselrückschlagventile sind in gerader und Winkelbauform erhältlich und bieten damit die größte Auswahl für Ihre individuelle Anwendung. Sicherungsmuttern sind ebenso standardmäßig enthalten wie eine vereinfachte Montage. Die Gewindegrößen reichen von M3 bis 2 und sind sowohl in Zoll (NPT) als auch metrisch R/Rc (PT) erhältlich.

Hauptmerkmale

• Anschlussgröße: M3, M5, 10-32 UNF, 1/8, 1/4, 3/8, 1/2
• Betriebsdruckbereich: 0,1 bis 1 MPa.

Technische Daten

• Größe: 3 (Basis 3/8)
• Bauform: 2 (Winkel)
• Regelungsmethode: 0 (Abluftdrosselung)
• Anschlussgröße: 03 (3/8)
• Option: S (Dichtmittel)
• Sonderanfertigung: Keine
• Sicherungsmutter: Standard (Sechskant)

Zusätzliche Informationen

• Teilenummer: AS3200-03-S
• Lieferzeit (Tage): 5
• Mindestbestellmenge: 1
• Ursprungsland: JP
• TARIC-Code: 8481209090
