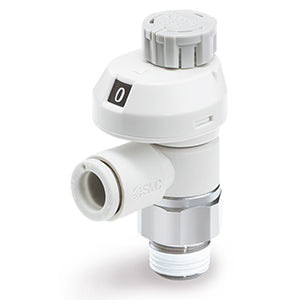

- Der Einsatz von SMC-Drosselrückschlagventilen mit integrierten Steckverbindungen minimiert die Installationszeit, reduziert die Bauhöhe und ermöglicht ein kompakteres Maschinendesign. Diese Drosselrückschlagventile ermöglichen es, das Gehäuse zu drehen, um die Installation zu vereinfachen. Erhältlich in Gewindegrößen von M3 bis 1/2 Zoll, sowohl in Zoll (NPT) als auch in metrischem R(PT) Gewinde, mit Schlauchaußendurchmessern von 3,2 mm bis 12 mm (metrisch) und 1/8 bis 1/2 Zoll (Zoll) sowie optional als Winkel- und Universalausführung (erhöhte Flexibilität) und mit Abluft- oder Zuluftdrosselung, sind diese Drosselrückschlagventile für die meisten Anwendungen ausgelegt.
Hauptmerkmale
- Anschlussgröße: M5, 10-32 UNF, 1/8, 1/4, 3/8, 1/2
- Anwendbarer Schlauch-Außendurchmesser: Ø 2 bis Ø 16 mm und Ø 1/8" bis Ø 1/2"
- Betriebsdruckbereich: 0,1 bis 1 MPa.
Spezifikationen
- Clean-Serie: Keine
- Gehäusegröße: 2 (1/8, 1/4)
- Typ: 2 (Winkel)
- Steuerungsart: 0 (Abluftdrosselung)
- Anzeigerichtung: 0°
- Gewinde: G
- Anschlussgröße: 02 (1/4)
- Schlüsselweite: 9 mm (oder Keine: Größen 2/3/4)
- Schlauch: 10 (ø10)
- Dichtung: ohne Dichtmittel
- Kundenspezifische Ausführung: Keine
Zusätzliche Informationen
- Teilenummer: AS2201FS-G02-10
- Lieferzeit (Tage): 18
- Mindestbestellmenge: 1
- Ursprungsland: JP
- TARIC-Code: 8481209090
