- Der Einsatz von Drosselrückschlagventilen von SMC mit integrierten Einhandanschlüssen verkürzt die Installationszeit, reduziert die Einbauhöhe und ermöglicht ein kompakteres Maschinendesign. Bei diesen Drosselrückschlagventilen lässt sich das Gehäuse drehen, was die Installation erleichtert. Sie sind mit Gewindegrößen von M3 bis 1/2 in Zoll (NPT) und metrischem R(PT) sowie für Schlauch-Außendurchmesser von 3,2 mm bis 12 mm (metrisch) und 1/8 bis 1/2 (Zoll) erhältlich. Darüber hinaus gibt es optionale Winkel- und Universal-Ausführungen (für erhöhte Flexibilität) sowie Varianten mit Abluft- und Zuluftdrosselung. Diese Drosselrückschlagventile sind für die meisten Anwendungsfälle ausgelegt.
Hauptmerkmale
- Edelstahl 303
- Anschlussgröße: M5, 10-32 UNF, 1/8, 1/4, 3/8, 1/2
- Geeigneter Schlauch-Außendurchmesser: Ø 2 bis Ø 16 mm und Ø 1/8" bis Ø 1/2"
- Betriebsdruckbereich: 0,1 bis 1 MPa.
Technische Daten
- Typ: 2 (Winkel)
- Gehäusegröße: 2 (1/8, 1/4)
- Steuerungsart: 0 (Abluftdrosselung)
- Geeigneter Schlauch-Außendurchmesser: 08 (ø8)
- Anschlussgröße: 02 (1/4)
- Dichtung: S (mit Dichtmittel)
- Reihe für Reinraumanwendungen: Keine
- Gewinde: R (oder metrisch)
- Sonderanfertigung: Keine
Zusätzliche Informationen

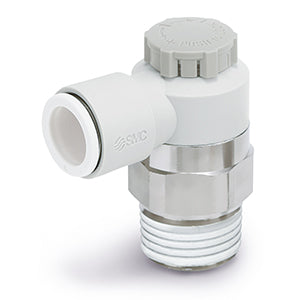

- Teilenummer: AS2201FG-02-08SA
- Lieferzeit (Tage): 18
- Mindestbestellmenge: 1
- Ursprungsland: IN
- TARIC-Code: 8481209090
