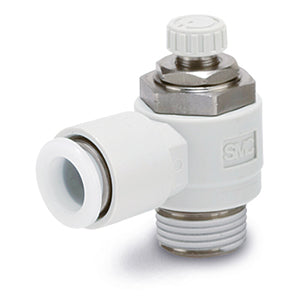

Winkel – AS*2*1FG – AS2201FG-02-08S

• Die "-FG"-Serie eignet sich für Anwendungen, bei denen kupferfreie Ausführungen erforderlich sind, und kann auch in Bereichen eingesetzt werden, in denen Spülvorgänge herkömmliche Durchflussregler beeinträchtigen könnten, wie beispielsweise in der Lebensmittel- und Verpackungsindustrie. Diese Serie bietet maximale Kontrolle durch eine Erhöhung der Nadelumdrehungen auf 10. Gehäuse und Einstellmechanismus bestehen aus hochschlagfestem weißem Kunststoff für eine saubere Optik. Diese Serie verfügt außerdem über SMCs Steckverschraubung, die für Schlauchgrößen mit einem Außendurchmesser von 4 mm bis 12 mm erhältlich ist.

Hauptmerkmale

• Edelstahl 303
• Anschlussgröße: M5, 10-32 UNF, 1/8, 1/4, 3/8, 1/2
• Anwendbarer Schlauch-Außendurchmesser: Ø 3,2 bis Ø 12 mm und Ø 1/8" bis Ø 1/2"
• Betriebsdruckbereich: 0,1 bis 1 MPa.

Spezifikationen

• Modell: AS22 (Basis 1/8, 1/4 - Ellenbogen)
• Steuerungsart: 0 (Meter-out)
• Anschlussgröße und Schlauchgröße: 02-08 (Anschlussgröße R1/4 - Schlauchgröße ø8)
• Option: S (Dichtmittel)
• Auf Bestellung gefertigt: Keine
• Sicherungs-Mutter: Standard (Sechskant)

Zusätzliche Informationen

• Teilenummer: AS2201FG-02-08S
• Lieferzeit (Tage): 5
• Mindestbestellmenge: 1
• Herkunftsland: JP
• TARIC-Code: 8481209090

Dokumente

• Katalog (PDF)
• CAD-Modell
