- Der Einsatz von SMC-Drosselrückschlagventilen mit integrierten Einhandanschlüssen verkürzt die Installationszeit, reduziert die Bauhöhe und ermöglicht ein kompakteres Maschinendesign. Bei diesen Drosselrückschlagventilen lässt sich der Körper drehen, um die Installation zu erleichtern. Sie sind mit Gewindegrößen von M3 bis 1/2 in Zoll (NPT) und metrischem R(PT) sowie für Schlauchaußendurchmesser von 3,2 mm bis 12 mm (metrisch) und 1/8 bis 1/2 (Zoll) erhältlich. Mit optionaler Winkel- und Universalbauform (für erhöhte Flexibilität) sowie Varianten zur Abluft- und Zuluftdrosselung sind diese Drosselrückschlagventile für die meisten Anwendungen geeignet.
Hauptmerkmale
- Edelstahl 303
- Anschlussgröße: M5, 10-32 UNF, 1/8, 1/4, 3/8, 1/2
- Geeigneter Schlauchaußendurchmesser: Ø 2 bis Ø 16 mm und Ø 1/8" bis Ø 1/2"
- Betriebsdruckbereich: 0,1 bis 1 MPa.
Spezifikationen

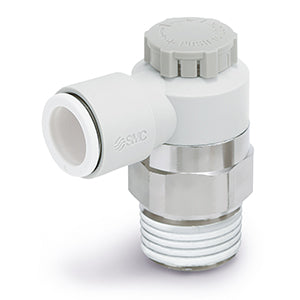

- Typ: 2 (Winkel)
- Gehäusegröße: 1 (M5x0.8, 10-32UNF)
- Steuerungsart: 0 (Abluftdrosselung)
- Geeigneter Schlauchaußendurchmesser: 04 (ø4)
- Anschlussgröße: M5 (M5x0.8)
- Dichtung: ohne Dichtmittel
- Reinraumserie: Keine
- Gewinde: R (oder metrisch)
- Sonderanfertigung: Keine
Zusätzliche Informationen
- Teilenummer: AS1201FG-M5-04A
- Lieferzeit (Tage): 18
- Mindestbestellmenge: 1
- Ursprungsland: IN
- TARIC-Code: 8481209090
