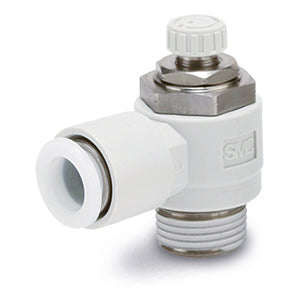

Winkel - AS*2*1FG – AS1201FG-M5-04

• Die Serie "-FG" eignet sich für Anwendungen, bei denen kupferfreie Spezifikationen erforderlich sind, und kann auch in Bereichen eingesetzt werden, in denen Reinigungsverfahren Standard-Durchflussregelventile beschädigen könnten, wie z. B. in der Lebensmittel- und Verpackungsindustrie. Diese Serie wurde entwickelt, um eine maximale Regelgenauigkeit durch eine Erhöhung der Umdrehungszahl der Drosselschraube auf 10 zu bieten. Das Gehäuse und das Einstellelement bestehen aus einem schlagfesten, weißen Harz für ein sauberes Erscheinungsbild. Diese Serie umfasst zudem SMC-Steckverbindungen für Schlauchaußendurchmesser von 4 mm bis 12 mm.

Hauptmerkmale

• Edelstahl 303
• Anschlussgröße: M5, 10-32 UNF, 1/8, 1/4, 3/8, 1/2
• Geeigneter Schlauch-Außendurchmesser: Ø 3,2 bis Ø 12 mm und Ø 1/8" bis Ø 1/2"
• Betriebsdruckbereich: 0,1 bis 1 MPa.

Spezifikationen

• Modell: AS12 (M5-Basis - Winkel)
• Regelmethode: 0 (Abluftdrosselung)
• Anschlussgröße und Schlauchgröße: M5-04 (Anschlussgröße M5 - Schlauchgröße ø4)
• Option: Keine
• Sonderanfertigung: Keine
• Kontermutter: Standard (Sechskant)

Zusätzliche Informationen

• Artikelnummer: AS1201FG-M5-04
• Lieferzeit (Tage): 5
• Mindestbestellmenge: 1
• Ursprungsland: JP
• TARIC-Code: 8481209090

Dokumente

• Katalog (PDF)
• CAD-Modell
