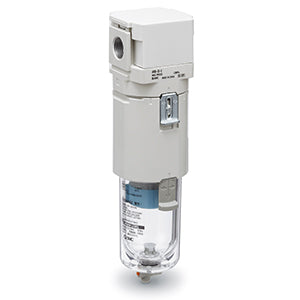

AM20~40D, Nebelabscheider | AM20-F02-D

NEBELABSCHEIDER

Die AM*-D Nebelabscheider wurden für eine modulare Anschlussfähigkeit und zur optischen Anpassung an die AC-D Serie der Wartungseinheiten entwickelt. Die Durchflussleistung wurde gegenüber der Vorgängerserie AM verbessert, um den Anwendungsbereich zu erweitern. Diese Koaleszenzfilter verfügen über eine Nennfilterfeinheit von 0,1 Mikrometer und dienen als erste Stufe zur Ölabscheidung nach einem Partikelfilter.

Merkmale

• Modularer Nebelabscheider gemäß ISO 8573
• Nennfilterfeinheit 0,1 µm
• Anschlussgröße 1/8 bis 1/2
• Maximaler Durchfluss bis 1500 l/min (ANR)
• Transparenter Becher-Schutzkorb.

Spezifikationen

• Teilenummer: AM20-F02-D
• Artikelnummer: 02087424
• Größe: 20
• Gewindeart: F (G)
• Anschlussgröße: 02 (1/4)
• Befestigung: ohne Befestigungselement
• Automatischer Kondensatablass: Ohne automatischen Kondensatablass
• Becher: Polycarbonatbecher
• Kondensatablass: Mit Ablasshahn
• Durchflussrichtung: Links nach Rechts
• Ablasshahn mit Schlauchtülle: Ohne
• Druckeinheit: Typenschild und Manometer
• Lieferzeit: 5 Tage
• Ursprungsland: JP

Dokumente

• Katalog
• CAD-Modell (STEP)
• Bedienungsanleitung
